Укрытие защитное манжеты герметизирующей УЗМГ

купить в Уфе с доставкой по России, цена, ГОСТ,технические характеристики,применение назначение

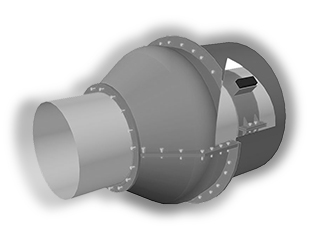

Стеклопластиковое укрытие защитное манжеты герметизирующей УЗМГ предназначено для дополнительной защиты от повреждения манжеты герметизирующей и прокладывается в защитном футляре-кожухе

УЗМГ

Представляет собой сборный кожух из стеклопластика толщиной не менее 3 мм и выпускается в климатическом исполнении ХЛ, категории размещения 3 по ГОСТ 15150-69. Эксплуатируется изделие при температуре от -60°С до +70°С.
Стеклопластик,фланцы и кольцо изготавливаются методом формования на основе стеклоткани по ГОСТ 19170-73, пропитанной полиэфирной смолой.

Пример заказа Укрытие защитное УЗМГ 820/1020, ТУ 2296-009-01297858-2005, где УЗМГ-укрытие защитное манжеты герметизирующей. 820- диаметр перехода рабочего трубопровода, мм. 1020- диаметр футляра(кожуха), мм.

Технические требования УЗМГ

Рис.1

1-Защитный футляр(кожух); 2-рабочий трубопровод; 3-манжета герметизирующая; 4-кольцо стеклопластиковое; 5-кожух; 6-отверстия D 5 мм; 7-кольцо (прокладка); 8-прокладка кожуха; 9-болт, гайка, шайба; 10-фланец; 11-прокладка фланца; 12-клей; 13-хомут; 14-чехол.





• Основные параметры и размеры укрытия защитного манжеты герметизирующей УЗМГ соответствуют рис.1 и таблице 1.
• Кожухи и фланцы (рис. 1 поз.5,10) изготавливаются из стеклопластика, полученного методом формования на основе стеклоткани ГОСТ 19170-73, пропитанной полиэфирным связующим ТУ 2257-091-05015213-2002 или по ТУ 2296-9002-18165061-97; кольцо (рис. 1 поз.4) изготавливается из композиционной спиральной муфты, полученной методом намотки по ТУ 92-115-14-98, установка кольца производится на клеевые составы по ТУ 2242-017-07522035-98.
• Физико-механические показатели стеклопластиковых элементов УЗМГ (кожухов, фланцев и колец) соответствуют данным таб. 2.
• Прокладки (рис. 1 поз.7,8,11) и чехол (рис. 1 поз.14) изготавливаются из нетканого иглопробивного конструкционного материала по ТУ 8397-005-01867882-2000, ТУ 8397-056-05283280-2002 или с аналогичными параметрами.
• Хомут (рис. 1 поз.13) изготавливается по конструкторской документации ХМГ00.00СБ из стали марки 12Х18Н9Т ГОСТ 75632-72.
• Крепежные детали (рис. 1 поз.9) имеют антикоррозийное покрытие Ц6-9хр (ГОСТ 9.306 с учетом требований ГОСТ 9.301-86.
• Чехол (рис. 1 поз.14) изготовлен ниточными соединениями на швейных промышленных машинах. Пошив чехла производится стяжками 3-5 мм синтетической нитью по ОСТ 6-06-С17-78 с разрывной нагрузкой не ниже 69Н.
• Цвет кожухов, фланцев и прокладок светло желтый.





Таблица 1. Типоразмер и вес укрытия УЗМГ.

Наименование	Ду магистального трубопровода,мм	Ду кожуха (футляра), мм	Цена изделия руб с НДС
УЗМГ 57/108	57	108	По запросу
УЗМГ 57/110	57	110	По запросу
УЗМГ 57/159	57	159	По запросу
УЗМГ 57/219	57	219	По запросу
УЗМГ 57/273	57	273	По запросу
УЗМГ 57/325	57	325	По запросу
УЗМГ 63/159	63	159	По запросу
УЗМГ 63/273	63	273	По запросу
УЗМГ 89/159	89	159	По запросу
УЗМГ 89/219	89	219	По запросу
УЗМГ 89/273	89	273	По запросу
УЗМГ 89/325	89	325	По запросу
УЗМГ 108/159	108	159	По запросу
УЗМГ 108/219	108	219	По запросу
УЗМГ 108/273	108	273	По запросу
УЗМГ 108/325	108	325	По запросу
УЗМГ 110/159	110	159	По запросу
УЗМГ 110/219	110	219	По запросу
УЗМГ 110/225	110	225	По запросу
УЗМГ 114/219	114	219	По запросу
УЗМГ 114/273	114	273	По запросу
УЗМГ 114/325	114	325	По запросу
УЗМГ 114/377	114	377	По запросу
УЗМГ 114/426	114	426	По запросу
УЗМГ 114/530	114	530	По запросу
УЗМГ 159/219	159	219	По запросу
УЗМГ 159/273	159	273	По запросу
УЗМГ 159/325	159	325	По запросу
УЗМГ 159/377	159	377	По запросу
УЗМГ 159/426	159	426	По запросу
УЗМГ 159/530	159	530	По запросу
УЗМГ 159/630	159	630	По запросу
УЗМГ 168/325	168	325	По запросу
УЗМГ 168/377	168	377	По запросу
УЗМГ 168/426	168	426	По запросу
УЗМГ 219/273	219	273	По запросу
УЗМГ 219/325	219	325	По запросу
УЗМГ 219/377	219	377	По запросу
УЗМГ 219/426	219	426	По запросу
УЗМГ 219/530	219	530	По запросу
УЗМГ 219/630	219	630	По запросу
УЗМГ 219/720	219	720	По запросу
УЗМГ 225/273	225	720	По запросу
УЗМГ 225/325	225	325	По запросу
УЗМГ 225/377	225	377	По запросу
УЗМГ 225/426	225	426	По запросу
УЗМГ 225/530	225	530	По запросу
УЗМГ 273/325	273	325	По запросу
УЗМГ 273/377	273	377	По запросу
УЗМГ 273/426	273	426	По запросу
УЗМГ 273/530	273	530	По запросу
УЗМГ 273/630	273	630	По запросу
УЗМГ 273/720	273	720	По запросу
УЗМГ 325/377	325	377	По запросу
УЗМГ 325/426	325	426	По запросу
УЗМГ 325/530	325	530	По запросу
УЗМГ 325/630	325	630	По запросу
УЗМГ 325/720	325	720	По запросу
УЗМГ 325/820	325	820	По запросу
УЗМГ 377/530	377	530	По запросу
УЗМГ 377/630	377	630	По запросу
УЗМГ 377/720	377	720	По запросу
УЗМГ 377/820	377	820	По запросу
УЗМГ 426/630	426	630	По запросу
УЗМГ 426/720	426	720	По запросу
УЗМГ 426/820	426	820	По запросу
УЗМГ 426/1020	426	1020	По запросу
УЗМГ 530/720	530	720	По запросу
УЗМГ 530/820	530	820	По запросу
УЗМГ 530/1020	530	1020	По запросу
УЗМГ 530/1220	530	1220	По запросу
УЗМГ 630/720	630	720	По запросу
УЗМГ 630/820	630	820	По запросу
УЗМГ 630/1020	630	1020	По запросу
УЗМГ 630/1220	630	1220	По запросу
УЗМГ 720/1020	720	1020	По запросу
УЗМГ 720/1220	720	1220	По запросу
УЗМГ 820/1020	820	1020	По запросу
УЗМГ 820/1220	820	1220	По запросу
УЗМГ 1020/1220	1020	1220	По запросу
УЗМГ 1020/1420	1020	1420	По запросу
УЗМГ 1067/1220	1067	1220	По запросу
УЗМГ 1067/1420	1067	1420	По запросу
УЗМГ 1175/1420	1175	1420	По запросу
УЗМГ 1220/1420	1220	1420	По запросу
УЗМГ 1220/1720	1220	1720	По запросу
УЗМГ 1420/1720	1420	1720	По запросу
