НАСОС ЭЦВ 6-10-80, ЭЦВ 6-10-110

Комплектация:

Название	Q, м.куб/час	H, м	N, кВт	Цена
ЭЦВ 6-10-110 армлен	10	110	5,5	110 руб.
ЭЦВ 6-10-110	10	110	5,5	110 руб.

Технические характеристики насоса ЭЦВ 6-10-110

Марка агрегата	Q,м куб/час	H,м	I,А	N,кВт	D,мм	L,мм	D ск,мм	М, кг
ЭЦВ 6-10-110	10	110	12,5	5,5	145	1320	150	68

Где:

Q – производительность;

Н – напор;

N – мощность двигателя, кВт

I – ток,А

L – длина насоса, мм

D – диаметр насоса, мм

Dск - диаметр скважины, мм

M – масса насоса, кг

Днаг - 12-150мм; 10-125мм; 8-100мм; 6-60мм; 5 и 4 -38мм;

Рис 1. Габаритные и присоединительные размеры электронасосов ЭЦВ 6-10-110

* Гарантийное пломбирование

** Консервационное пломбирование

НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ

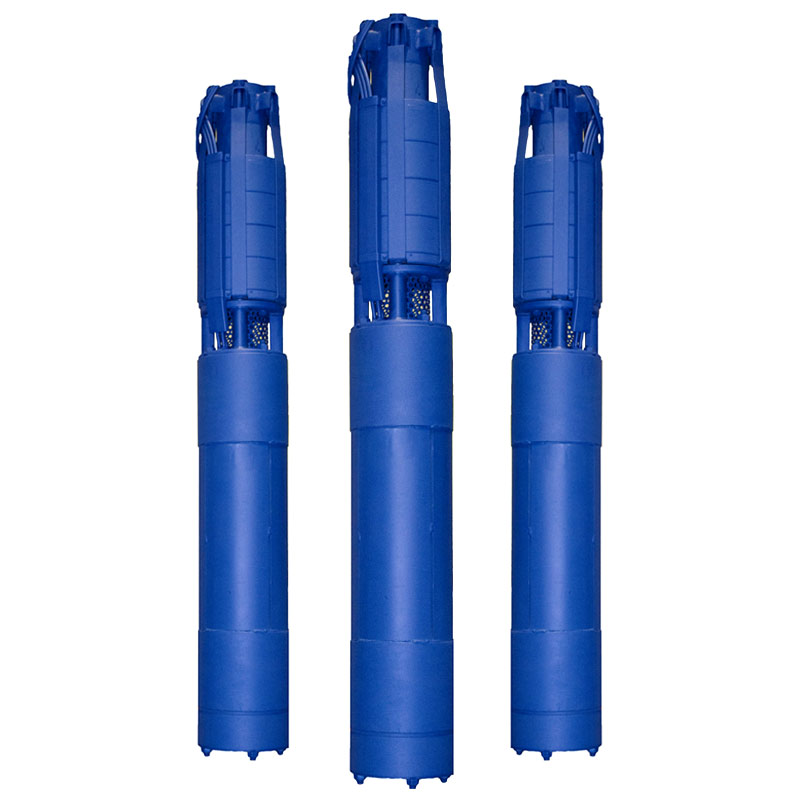

Насос ЭЦВ 6-10-110 центробежный скважинный погружной

агрегат электронасосный ЭЦВ 6-10-110 (далее агрегат), предназначенный для подъёма из скважин воды с общей минерализацией (сухой остаток) не более 1500 мг/л с водородным показателем (рН) 6,5...9,5, с температурой до 298 К (25 °С), массовой долей твёрдых механических примесей - не более 0,01 %, с содержанием хлоридов – не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.

Насосы для чистой, артезианской воды

Агрегат может быть использован для промышленного и сельскохозяйственного водоснабжения, для водного хозяйства, ЖКХ, для теплоэнергетики, а также для орошения и понижения уровня грунтовых вод. А так же для аварийной откачки воды и сходных с водой по вязкости жидкостей из затопленных шахт.

Агрегат относится к изделиям общего назначения вида I, восстанавливаемый по ГОСТ 27.003.

Вид климатического исполнения У * ГОСТ 15150 . Агрегат не предназначен для эксплуатации во взрыво и пожароопасных производствах.

Агрегат может комплектоваться электродвигателями ДАП или ПЭДВ.

При комплектации электродвигателем ПЭДВ агрегат имеет условное обозначение ЭЦВ.

При комплектации электродвигателем ДАП агрегат имеет условное обозначение 2ЭЦВ.

Условные обозначения:

Насос ЭЦВ 6-10-110 ТУ 26-06-1659-92,

где :

Электронасос, центробежный, вертикальный - ЭЦВ

ЭЦВ - агрегат с комплектацией электродвигателем ПЭДВ, 2ЭЦВ - агрегат с комплектацией электродвигателем ДАП

6 - внутренний диаметр обсадной трубы скважины, мм, уменьшенный в 25 раз;

10 – номинальная подача, м3/ч;

110– номинальный напор, м.

ТУ 26-06-1659-92, - технические условия изготовления насоса;

Взаимозаменяемость:

Скважинные насосы Grundfos SQ
