Насосы пластинчатые однопоточные БГ12
Насосы пластинчатые однопоточные БГ12-41, БГ12-42, БГ12-41Б, БГ12-41А, БГ12-41Б, БГ12-41А, БГ12-41, БГ12-42
Насосы пластинчатые нерегулируемые с постоянным направлением потока рабочей жидкости типа БГ12-4 применяются для подачи масла под давлением в гидросистемы станков и другого оборудования машиностроительной отрасли. Исполнение насосов БГ-12-41Б, БГ-12-41А, БГ-12-41, БГ-12-42: однопоточный.
Насосы серии БГ 12-4 применяются в качестве смазочных в гидросистемах прессов совместно с радиально-поршневыми насосами типа НР50. Рабочей жидкостью для данных насосов являются минеральные масла кинематической вязкостью 17-213 сСт при температуре от +10...+50 °С. Класс чистоты рабочей жидкости не грубее 12 по ГОСТ 17216-71. Тонкость фильтрации 25 мкм. Номинальная частота вращения вала 1500 об/мин. Рекомендуемые марки масел (а также минеральные масла, имеющие такие же свойства и кинематическую вязкость):
- ВНИИ 1Ш-403 по ГОСТ 16728—78;
- ИГП по ТУ 38.101413-78.
Насосы пластинчатые однопоточные БГ12-41, БГ12-42, БГ12-41Б, БГ12-41А выпускаются с правым направлением вращения вала (со стороны привода по часовой стрелке). По желанию Заказчика насосы серии БГ12-4 могут быть изготовлены с левым направлением вращения вала (направление вращения указывается на корпусе насоса). Смотреть паспорт насоса пластинчатого типа БГ12-4.
Основные параметры насосов серии БГ12-4
| Наименование | Параметры | |||
| Подача, л/мин | Масса, кг | Номинальная частота вращения, об/мин | Давление на выходе, МПа | |
| Насос БГ 12-41Б | 3,3 | 3,6 | 1500 | 10 |
| Насос БГ 12-41А | 6,0 | 3,6 | 1500 | 10 |
| Насос БГ 12-41 | 10,4 | 3,6 | 1500 | 10 |
| Насос БГ 12-42 | 16,7 | 3,6 | 1500 | 10 |
Параметры замены насосов Г12-4* (старая серия) на БГ12-4*
| Наименование | Параметры | |||
| Подача, л/мин | Масса, кг | Номинальная частота вращения, об/мин | Давление на выходе, МПа | |
| Насос БГ12-41Б (новое исполнение) Насос Г12-41Б (старое исполнение) |
3,3 3,0 |
3,6 | 1500 1440 |
10 6,3 |
| Насос БГ12-41А (новое исполнение) Насос Г12-41А (старое исполнение) |
6,0 5,0 |
3,6 | 1500 1440 |
10 6,3 |
| Насос БГ12-41 (новое исполнение) Насос Г12-41 (старое исполнение) |
10,4 8,0 |
3,6 | 1500 1440 |
10 6,3 |
| Насос БГ12-41 (новое исполнение) Насос Г12-42А (старое исполнение) |
10,4 12,0 |
3,6 | 1500 1440 |
10 6,3 |

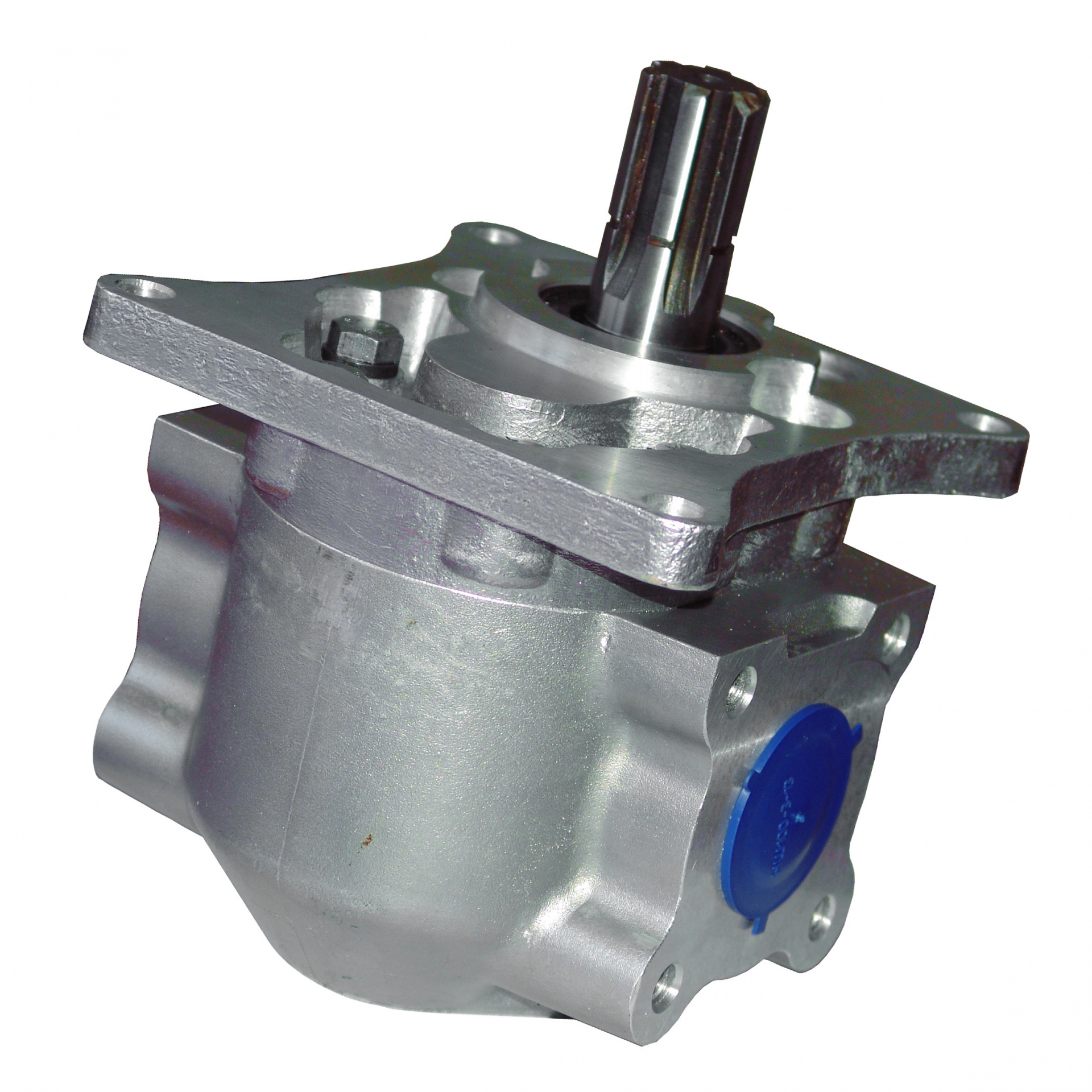

Фотографии насосов БГ12-42, БГ12-41, БГ12-41А, БГ12-41Б
