                                   ЭЛЕКТРОДВИГАТЕЛИ

Электродвигатели постоянного тока, Электродвигатели переменного тока, Шаговые электродвигатели, Линейные электродвигатели, Синхронные двигатели, Асинхронные двигатели, Крановые электродвигатели купить недорогов Уфе с доставкой по России

         Обозначение серии электродвигателя:

  • общепромышленные электродвигатели с привязкой мощностей по ГОСТ 51689-2000- АИР, А, 4А, 5А, АД, 7АVЕR

  • общепромышленные  с привязкой мощностей по евростандарту DIN (CENELEC) АИС, 6А, IMM, RA, AIS

  • взрывозащищенные электродвигатели-АИМ, АИМЛ, 4ВР, ВА, АВ, ВАО2, 1ВАО, 3В

  •  взрывозащищенные рудничные электродвигателиАИУ, ВРП, АВР, 3АВР, ВР

  • высоковольтные электродвигатели А4, ДАЗО4, АОМ, ДАВ, АО4

  • крановые электродвигатели MTF, МТН, ДMTF, MTKF, МТКН, ДMTKF

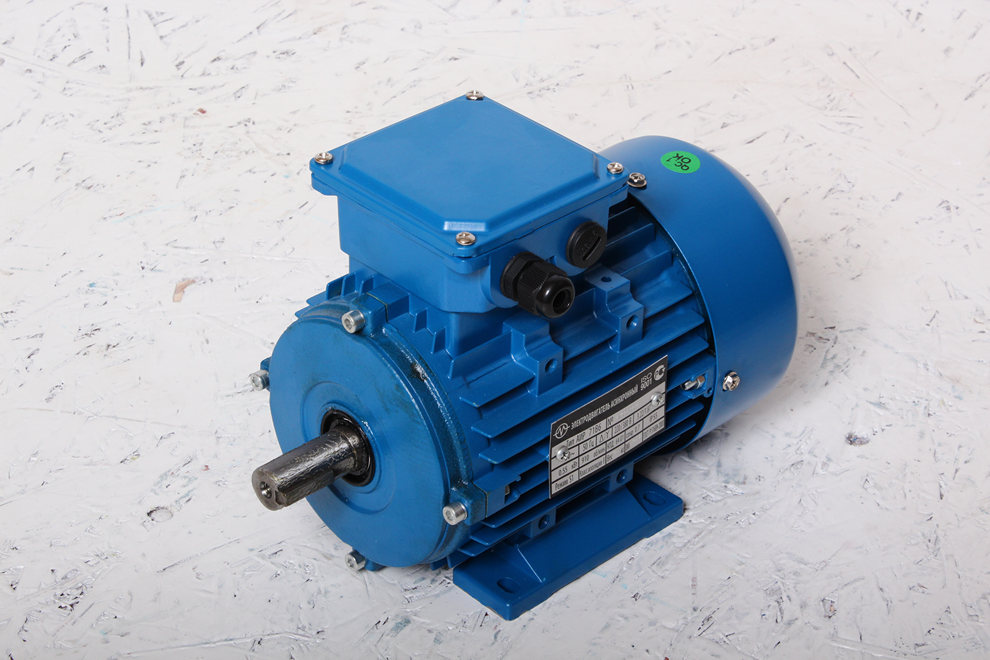

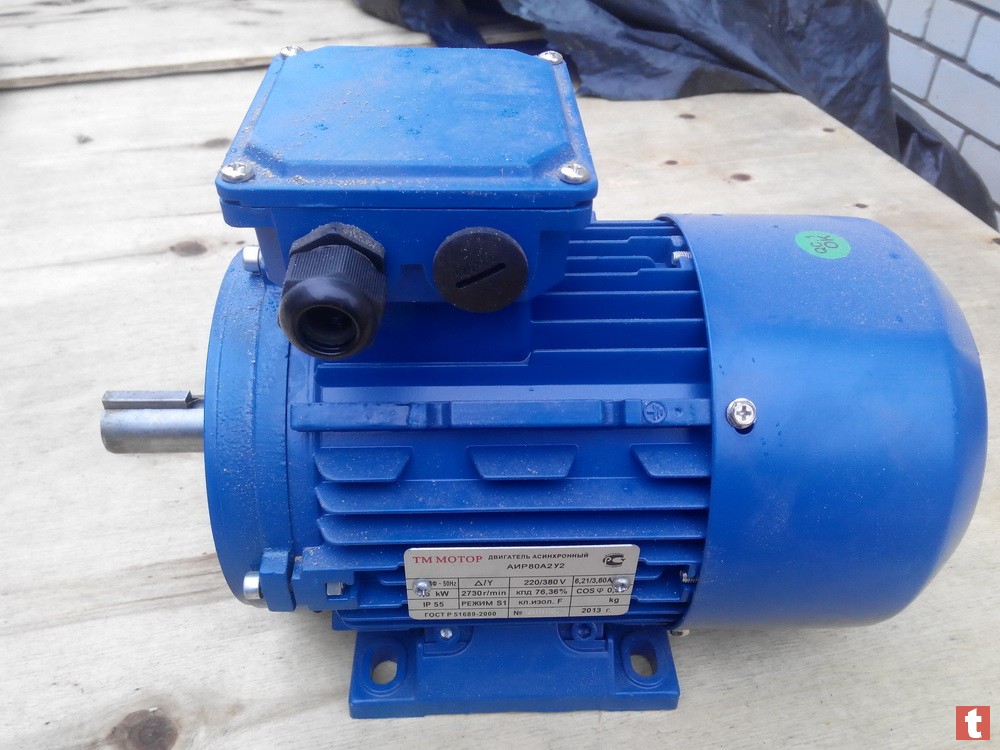

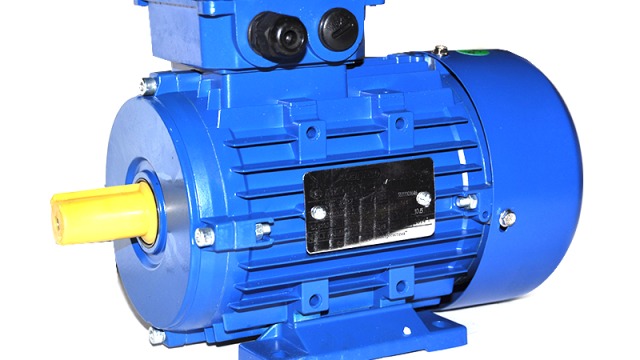

Электродвигатель АИР 71А4 0,55кВт*1500об/мин 2081 комб (алюм) (ЭНЕРАЛ),

Электродвигатель АИС132S4 IM3081 5,5кВт/1500 ЭНР (380/660В) ,

Электродвигатель АИР132S4 IM3081 7,5/1500 У1 ЭНР (380/660В)

Электродвигатель АИР100L6 IM3081 2,2/1000 У3 ПЛС (220/380В)

Электродвигатель АИР 100 S4 3 кВт 1500 об/мин

АИР, А, 4А, 5А, АД, 7АVЕR – общепромышленные электродвигатели с привязкой мощностей по ГОСТ 51689-2000

  • АИР, А, 4А, 5А, АД, 7АVЕR– общепромышленные электродвигатели с привязкой мощностей по евростандарту DIN (CENELEC)
  • АИМ, АИМЛ, 4ВР, ВА, АВ, ВАО2, 1ВАО, 3В – взрывозащищенные электродвигатели
  • АИУ, ВРП, АВР, 3АВР, ВР – взрывозащищенные рудничные электродвигатели
  • А4, ДАЗО4, АОМ, ДАВ, АО4 – высоковольтные электродвигатели

КРАНОВЫЕ ЭЛЕКТРОДВИГАТЕЛИ MTF, МТН, ДMTF, MTKF, МТКН, ДMTKF

ЭЛЕКТРИЧЕСКИЙ ДВИГАТЕЛЬ КУПИТЬ В УФЕ ПО НИЗКИМ ЦЕНАМС ДОСТАВКОЙ ПО РОССИИ

Электрический двигатель — электрическая машина (электромеханический преобразователь), в которой электрическая энергия преобразуется в механическую.

В основу работы подавляющего числа электрических машин положен принцип электромагнитной индукции. Электрическая машина состоит из неподвижной части — статора (для асинхронных и синхронных машин переменного тока) или индуктора (для машин постоянного тока) и подвижной части — ротора (для асинхронных и синхронных машин переменного тока) или якоря (для машин постоянного тока). В роли индуктора на маломощных двигателях постоянного тока очень часто используются постоянные магниты.


Асинхронные трёхфазные общепромышленные электродвигатели с короткозамкнутым ротором
Асинхронные трёхфазные общепромышленные электродвигатели применяются во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т.п.)
Основное (базовое) исполнение – электродвигатель, предназначенный для режима работы S1, от сети переменного тока 50 Гц напряжением 380В (220В, 660В). Климатическое исполнение и категория размещения У3, степень защиты IP54 с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Модифицированное исполнение – электродвигатель, изготовленный на основе узлов основных (базовых) двигателей с необходимыми конструктивными отличиями по способу монтажа, степени защиты, климатическому исполнению и другими отличиями.

По направлению преобразования энергии электрические машины разделяют на:

  • генераторы, если основным является преобразование кинетической энергии в электрическую с побочным выделением тепла;
  • двигатели, если основным является преобразование электрической энергии в кинетическую с побочным выделением тепла;
  • трансформаторы (а также умформеры и фазорасщепители), если основным является преобразование электрической энергии с одними параметрами в электрическую с другими с побочным выделением тепла;
  • электромеханические преобразователи энергии, если преобразование электрической энергии целенаправленно производится в тепловую и механическую.
  • Электродвигатель — это электрическая машина (электромеханический преобразователь), в которой электрическая энергия преобразуется в механическую, побочным эффектом является выделение тепла. В основу работы любого электродвигателя положен принцип электромагнитной индукции. Как правило, электродвигатель состоит из статора (неподвижной части) и ротора (якоря в случае машины постоянного тока - подвижной части), электрическим током (или также постоянными магнитами), в которых создаются неподвижные и/или вращающиеся магнитные поля.


    Условные обозначения электродвигателей


    Условные обозначения электродвигателей

    серия (тип) электродвигателя:
    общепромышленные электродвигатели:
    АИ - обозначение серии общепромышленных электродвигателей
    Р, С (АИР и АИС) - вариант привязки мощности к установочным размерам, т.е.
    АИР (А, 5А, 4А, АД) - электродвигатели, изготавливаемые по ГОСТ
    АИС (6А, IMM, RA) - электродвигатели, изготавливаемые по евростандарту DIN (CENELEC)
    взрывозащищенные электродвигатели: ВА, АВ, АИМ, АИМР, 2В, 3В и др

    электрические модификации:
    М - модернезированный электродвигатель: АИРМ, 5АМ
    Н - электродвигатель защищенного исполнения с самовентиляцией: 5АН
    Ф - электродвигатель защищенного исполнения с принудительным охлаждением: 5АФ
    К - электродвигатель с фазным ротором: 5АНК
    С - электродвигатель с повышенным скольжением: АИРС, АС, 4АС, 5АС, АДМС и др.
    Е - однофазный электродвигатель 220V: АИРЕ, АДМЕ, 5АЕУ
    В - встраиваемый электродвигатель: АИРВ 100S2
    П - электродвигатель для привода осевых вентиляторов в птицеводческих хозяйствах и т. д. («Птичники»): АИРП

    габарит электродвигателя (высота оси вращения):
    габарит электродвигателя равен расстоянию от низа лап до центра вала в миллиметрах
    50, 56, 63, 71, 80, 90, 100, 112, 132, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450 и выше

    длина сердечника и/или длина станины:
    А, В, С - длина сердечника (первая длина, вторая длина, третья длина)
    XK, X, YK, Y - длина сердечника статора высоковольтных двигателей
    S, L, М - установочные размеры по длине станины

    количество полюсов электродвигателя:
    2, 4, 6, 8, 10, 12, 4/2, 6/4, 8/4, 8/6, 12/4, 12/6, 6/4/2, 8/4/2, 8/6/4, 12/8/6/4 и др.

    конструктивные модификации электродвигателя:
    Е - электродвигатель с встроенным электромагнитным тормозом: АИР 100L6 Е У3
    Е2 - электродвигатель с встроенным электромагнитным тормозом и ручкой расторможения: АИР 100L6 Е2 У3
    Б - со встроенным датчиком температурной защиты: АИР 180М4 БУ3
    Ж - электродвигатель со специальным выходным концом вала для моноблочных насосов: АИР 80В2 ЖУ2
    П - электродвигатель повышенной точности по установочным размерам: АИР 180М4 ПУ3
    Р3 - электродвигатель для мотор-редукторов: АИР 100L6 Р3
    С - электродвигатель для станков-качалок: АИР 180М8 СНБУ1
    Н - электродвигатель малошумного исполнения: 5АФ 200 МА4/24 НЛБ УХЛ4
    Л - электродвигатель для привода лифтов: 5АФ 200 МА4/24 НЛБ УХЛ4

    климатическое исполнение электродвигателя:
    У - умеренный климат
    Т - тропический климат
    УХЛ - умеренно холодный климат
    ХЛ - холодный климат
    ОМ - на судах морского и речного флота

    категория размещения:
    5 - в помещении с повышенной влажностью
    4 - в помещении с искуственно регулируемыми климатическими условиями
    3 - в помещении
    2 - на улице под навесом
    1 - на открытом воздухе

    степень защиты электродвигателя:
    первая цифра: защита от твердых объектов

    Электродвигатели общепромышленные
    кВт 3000 об/мин. кВт 1500 об/мин. кВт 1000 об/мин. кВт 750 об/мин.
    Марка Цена Марка Цена Марка Цена Марка Цена
    0,12     0,12 АИР56А4   0,12     0,12
    0,18 АИР56А2   0,18 АИР56В4   0,18 АИР63А6 1 690 0,18
    0,25 АИР56В2   0,25 АИР63А4 1 670 0,25 АИР63В6 1 690 0,25 АИР71В8 2 230
    0,37 АИР63А2 1 690 0,37 АИР63В4 1 670 0,37 АИР71А6 2 130 0,37 АИР80А8 3 110
    0,55 АИР63В2 1 690 0,55 АИР71А4 2 130 0,55 АИР71В6 2 160 0,55 АИР80В8 3 280
    0,75 АИР71А2 2 110 0,75 АИР71В4 2 160 0,75 АИР80А6 3 015 0,75 АИР90LА8 4 780
    1,1 АИР71В2 2 160 1,1 АИР80А4 3 015 1,1 АИР80В6 3 130 1,1 АИР90LВ8 5 190
    1,5 АИР80А2 3 015 1,5 АИР80В4 3 245 1,5 АИР90L6 3 945 1,5 АИР100L8 5 490
    2,2 АИР80В2 3 245 2,2 АИР90L4 3 945 2,2 АИР100L6 5 220 2,2 АИР112МА8 7 100
    3 АИР90L2 3 940 3 АИР100S4 4 940 3 АИР112МА6 7 060 3 АИР112МВ8 7 340
    4 АИР100S2 4 940 4 АИР100L4 5 350 4 АИР112МВ6 7 410 4 АИР132S8 10 400
    5,5 АИР100L2 5 720 5,5 АИР112М4 7 170 5,5 АИР132S6 9 380 5,5 АИР132М8 12 180
    7,5 АИР112М2 7 220 7,5 АИР132S4 8 900 7,5 АИР132М6 10 650 7,5 АИР160S8 16 910
    11 АИР132М2 9 850 11 АИР132М4 10 380 11 АИР160S6 15 840 11 АИР160М8 19 850
    15 АИР160S2 16 700 15 АИР160S4 16 120 15 АИР160М6 18 550 15 АИР180М8 23 830
    18,5 АИР160М2 18 000 18,5 АИР160М4 18 410 18,5 АИР180М6 23 000 18,5 АИР200М8 34 620
    22 АИР180S2 20 700 22 АИР180S4 20 900 22 АИР200М6 31 200 22 АИР200L8 39 210
    30 АИР180М2 24 560 30 АИР180М4 27 070 30 АИР200L6 37 830 30 АИР225М8 49 710
    37 АИР200М2 34 320 37 АИР200М4 35 220 37 АИР225М6 48 170 37 АИР250S8 64 280
    45 АИР200L2 40 160 45 АИР200L4 41 060 45 АИР250S6 59 780 45 АИР250М8 73 620
    55 АИР225М2 48 610 55 АИР225М4 47 460 55 АИР250М6 66 600 55 АИР280S8 85 490
    75 АИР250S2 66 400 75 АИР250S4 64 510 75 АИР280S6 85 230 75 АИР280М8 105 250
    90 АИР250М2 73 900 90 АИР250М4 75 580 90 АИР280М6 105 480 90 АИР315S8 146 080
    110 АИР280S2 91 500 110 АИР280S4 95 780 110 АИР315S6 147 700 110 АИР315МА8 165 880
    132 АИР280М2 97 540 132 АИР280М4 114 070 132 АИР315МА6 163 400 132 АИР355S8 251 230
    160 АИР315S2 145 690 160 АИР315S4 154 400 160 АИР355S6 241 010 160 АИР355М8 255 820
    200 АИР315М2 170 080 200 АИР315М4 170 290 200 АИР355М6 255 820 200 АИР355МВ8 300 470
    250 АИР355S2 275 650 250 АИР355S4 262 370 250 АИР355МВ6 300 470 250
    315 АИР355М2 299 930 315 АИР355М4 279 100 315     315
    Однофазные электродвигатели
    кВт 3000 об/мин.
    Марка Цена
    1,5 АИРЕ80А2 3 930
    2,2 АИРЕ80С2 3 940
    кВт 1500 об/мин.
    Марка Цена
    1,5 АИРЕ80С4 4 050
    2,2 АИРЕ100S4 6 620
    Электродвигатели взрывозащищенные
    кВт 3000 об/мин. кВт 1500 об/мин. кВт 1000 об/мин. кВт 750 об/мин.
    Марка Цена Марка Цена Марка Цена Марка Цена
    0,25     0,25 АИМ63А4 3 900 0,25     0,25
    0,37 АИМ63А2 3 900 0,37 АИМ63В4 3 900 0,37 АИМ71А6 4 220 0,37
    0,55 АИМ63В2 3 900 0,55 АИМ71А4 4 220 0,55 АИМ71В6 4 220 0,55
    0,75 АИМ71А2 4 220 0,75 АИМ71В4 4 220 0,75 4ВР80А6 4 710 0,75
    1,1 АИМ71В2 4 220 1,1 4ВР80А4 4 710 1,1 4ВР80В6 4 710 1,1
    1,5 4ВР80А2 4 710 1,5 4ВР80В4 4 710 1,5 4ВР90L6 6 420 1,5
    2,2 4ВР80В2 4 710 2,2 4ВР90L4 6 420 2,2 4ВР100L6 7 910 2,2 4ВР112МА8 9 490
    3 4ВР90L2 6 420 3 4ВР100S4 7 910 3 4ВР112МА6 9 490 3 4ВР112МВ8 9 490
    4 4ВР100S2 7 910 4 4ВР100L4 7 910 4 4ВР112МВ6 9 490 4 ВА132S8 19 020
    5,5 4ВР100L2 7 910 5,5 4ВР112М4 9 490 5,5 ВА132S6 17 220 5,5 ВА132М8 18 320
    7,5 4ВР112М2 9 490 7,5 ВА132S4 17 870 7,5 ВА132М6 18 320 7,5 ВА160S8 25 930
    11 ВА132М2 19 230 11 ВА132М4 20 700 11 ВА160S6 26 035 11 ВА160М8 31 900
    15 ВА160S2 25 190 15 ВА160S4 25 930 15 ВА160М6 31 260 15 ВА180М8 42 440
    18,5 ВА160М2 28 540 18,5 ВА160М4 28 960 18,5 ВА180М6 38 890 18,5 ВА200М8 54 060
    22 ВА180S2 31 570 22 ВА180S4 32 510 22 ВА200М6 51 370 22 ВА200L8 61 310
    30 ВА180М2 41 090 30 ВА180М4 40 880 30 ВА200L6 61 310 30 ВА225М8 84 400
    37 ВА200М2 57 370 37 ВА200М4 51 680 37 ВА225М6 77 050 37 ВА250S8 120 550
    45 ВА200L2 63 170 45 ВА200L4 58 820 45 ВА250S6 124 900 45 ВА250М8 103 710
    55 ВА225М2 79 540 55 ВА225М4 76 640 55 ВА250М6 134 840 55 ВА280S8 178 850
    75 ВА250S2 117 650 75 ВА250S4 131 320 75 ВА280S6 176 470 75 ВА280М8 181 030
    90 ВА250М2 134 530 90 ВА250М4 145 300 90 ВА280М6 179 170 90 ВАО2-280М8
    110 ВА280S2 159 280 110 ВА280S4 179 170 110 ВАО2-280М6   110 ВАО2-280L8
    132 ВА280М2 191 080 132 ВА280М4 203 300 132 ВАО2-280L6   132 ВАО2-315М8
    160 ВАО2-280М2   160 ВАО2-280М4   160 ВАО2-315М6   160 ВАО2-315L8
    200 ВАО2-280L2   200 ВАО2-280L4   200 ВАО2-315L6   200 ВАО2-355М8
    250 ВАО2-315М2   250 ВАО2-315М4   250 ВАО2-355М6   250 ВАО2-355L8
    315 ВАО2-315L2   315 ВАО2-315L4   315 ВАО2-355L6   315
    Крановые электродвигатели серий MTF, МТН, ДMTF, 4МТН, MTKF, МТКН, ДMTKF, а также крановые двигатели других серий предназначены для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов. Основное (базовое) исполнение – асинхронный трехфазный крановый электродвигатель, предназначенный для режима работы S3 ПВ=40% по ГОСТ 183, с питанием от сети переменного тока 50 Гц напряжением 380В (220В, 660В). Климатическое исполнение и категория размещения У1, степень защиты IP54, с типовыми техническими характеристиками, соответствующими требованиям стандартов.
    Крановые электродвигатели с фазным ротором


    Серии двигателя

    Типо- размер

    Мощн. кВт

    Об/мин

    Серии двигателя

    Типо- размер

    Мощн. кВт

    Об/мин



    Серии двигателя

    Типо- размер

    Мощн. кВт

    Об/мин

    МТН, MTF, ДМТF

    011-6

    1,4

    1000

    МТН, MTF

    411-6

    22

    1000

      4МТМ, 4МТН

    280 L6

    110

    1000

    МТН, MTF, ДМТF

    012-6

    2,2

    1000

    МТН, MTF

    411-8

    15

    750

      4МТМ, 4МТН

    280 L8

    90

    750

    МТН, MTF, ДМТF

    111-6

    3,5

    1000

    МТН, MTF

    412-6

    30

    1000

      4МТМ, 4МТН

    280 L10

    75

    600

    МТН, MTF, ДМТF

    112-6

    5,0

    1000

    МТН, MTF

    412-8

    22

    750

      МТН, MTF

    611-6

    75

    1000

    AMTF

    132 М6

    5,0 1000 4МТМ, 4МТН

    225 М6

    37

    1000

      МТН, MTF

    611-10

    45

    600

    МТН, 4МТН

    132 LA6

    5,5

    1000

    4МТМ, 4МТН

    225 М8

    30

    750

      МТН, MTF

    612-10

    60

    600

    МТН, 4МТН, AMTF

    132 LB6

    7,5

    1000

    4MTM, 4MTH

    225 L6

    55

    1000

      МТН, MTF

    613-6

    110

    1000

    МТН

    211А-6

    5,5

    1000

    4MTM, 4MTH

    225 L8

    37

    750

      МТН, MTF

    613-10

    75

    600

    МТН, MTF, AMTF

    211-6

    7,5

    1000

    МТН, MTF

    511-6

    37

    1000

      МТН, 4МТН(Ф)

    400 S8

    132

    750

    МТН, MTF, DMTF

    311-6

    11

    1000

    МТН, MTF

    511-8

    30

    750

      МТН, 4МТН(Ф)

    400 S10

    110

    600

    МТН, MTF

    311-8

    7,5

    750

    МТН, MTF

    512-6

    55

    1000

      МТН, 4МТН(Ф)

    400 М8

    160

    750

    МТН, MTF

    312-6

    15

    1000

    МТН, MTF

    512-8

    37

    750

      МТН, 4МТН(Ф)

    400 М10

    132

    600

    МТН, MTF

    312-8

    11

    750

    4МТМ, 4МТН

    280 S6

    75

    1000

      МТН, 4МТН(Ф)

    400 L8

    200

    750

    МТН, MTF, 4MT

    200 LA6

    22

    1000

    4МТМ, 4МТН

    280 S8

    55

    750

      МТН, 4МТН(Ф)

    400 L10

    160

    600

    МТН, MTF, 4MT

    200 LA8

    15

    750

    4МТМ, 4МТН

    280 S10

    45

    600

      МТН, MTF

    711-10

    110

    600

    МТН, MTF, 4MT

    200 LB6

    30

    1000

    4МТМ, 4МТН

    280 М8

    75

    750

      МТН, MTF

    712-10

    132

    600

    МТН, MTF, 4MTM

    200 LB8

    22

    750

    4МТМ, 4МТН

    280 М10

    60

    600

      МТН, MTF

    713-10

    160

    600

    Крановые электродвигатели с короткозамкнутым ротором

    Серии двигателя

    Типо- размер

    Мощн. кВт

    Об/мин

    Серии двигателя

    Типо- размер

    Мощн. кВт

    Об/мин

    Серии двигателя

    Типо- размер

    Мощн. кВт

    Об/мин

    МТКН, MTKF, ДМТKF

    011-6

    1,4

    1000

    МТКН, MTKF

    311-8

    7,5 750 МТКН, MTKF

    412-8

    22 750

    МТКН, MTKF, ДМТKF

    012-6

    2,2

    1000

    МТКН, MTKF

    312-6

    15 1000 4МТКМ

    225 М6

    37 1000

    МТКН, MTKF, ДМТKF

    111-6

    3,5

    1000

    МТКН, MTKF

    312-8

    11 750 4МТКМ

    225 М8

    30 750

    МТКН, MTKF, ДМТKF

    112-6

    5,0

    1000

    МТКН, 4МТК

    200 LA6

    22

    1000

    4МТКМ

    225 L6

    55 1000

    AMTKF

    132 М6

    5,0 1000 МТКН, 4МТК

    200 LA8

    15

    750

    4МТКМ

    225 L8

    37 750

    МТКН, 4МТКН

    132 LA6

    5,5

    1000

    МТКН, 4МТК

    200 LB6

    30

    1000

    МТКН, MTKF

    511-6

    37 1000

    МТКН, 4МТКН, AMTKF

    132 LB6

    7,5

    1000

    МТКН, 4МТКМ

    200 LB8

    22

    750

    МТКН, MTKF

    511-8

    30 750

    МТКН

    211А-6

    5,5

    1000

    МТКН, MTKF

    411-6

    22 1000 МТКН, MTKF

    512-6

    55 1000

    МТКН, MTKF

    211-6

    7,5

    1000

    МТКН, MTKF

    411-8

    15 750 МТКН, MTKF

    512-8

    37 750

    МТКН, MTKF

    311-6

    11

    1000

    МТКН, MTKF

    412-6

    30 1000 МТКН, MTKF

    612-10

    75 600
    Крановые электродвигатели всех типов. Наша компания предлагает крановые электродвигатели серий MTH, MTF, MT, MTKH(F), 4MT, 4MTM, 4MTH(F), 4MTKM, 4MTKH(F). Данные электродвигатели предназначены для эксплуатации в подъемно-транспортных механизмах всех типов и в электроприводах металлургических агрегатов. Крановые электродвигатели вышеперечисленных серий поставляются на комплектацию портальных, мостовых, башенных, козловых и прочих видов кранов. Крановые электродвигатели производятся двух типов:базового исполнения — климатическое исполнение У1, двигатель монтажного исполнения IM1001 (1003), предназначены для режима работы S3. Типовые технические характеристики, отвечающие стандартным требованиям; модифицированного исполнения — двигатель производится на основе узлов базовых двигателей, но с нужными вам конструктивными отличиями по степени защиты, по климатическому исполнению, по способу исполнения и прочим характеристикам. У нас вы можете заказать асинхронные электродвигатели как в базовом, так и в модифицированном исполнении.

    Двигатели асинхронные трехфазные с повышенным скольжением модификаций АИРС, АС, АДМС

    Двигатели предназначены для работы в режиме S3 с продолжительностью включения  ПВ 40% от сети переменного тока 50Гц, напряжением 380V (220, 660V). Стандартная степень защиты – IP54, климатическое исполнение и категория размещения – У3.

    Двигатели предназначены для привода механизмов с большим моментом инерции, работающих при пульсирующих нагрузках и частых пусках для группового привода одного механизма.

    Существуют два варианта электродвигателей с электромагнитным тормозом в зависимости от подводимого питания: 1. питаемые переменным током, для возбуждения электромагнита подводится переменный ток; 2. питаемые постоянным током, для возбуждения электромагнита подводится постоянный ток, выпрямленный выпрямителем, поставляемым вместе с электродвигателем согласно требованиям, уточненным получателем. Электромагнитные тормоза электродвигателей представляют собой компактную конструкцию, состоящую из трех главных подузлов:
    • электромагнит, представляющий собой корпус с размещенной в нем катушкой или набором катушек,
    • якорь, являющийся исполнительным элементом, представляет собой антифрикционную поверхность для тормозного диска,
    • тормозной диск, перемещающийся по зубчатой втулке, закрепленной на валу двигателя или заторможенного привода, представляет собой рабочую часть тормоза, тормозные диски изготавливаются с фрикционными накладками безасбестными.
    • В состоянии покоя электродвигатель является заторможенным, нажим пружин на якорь, который в свою очередь оказывает нажим на тормозной диск, вызывает блокировку тормозного диска, и создает принятый тормозной момент.
    Отпуск тормоза происходит посредством подачи напряжения к катушке электромагнита и притягивания якоря возбужденным электромагнитом. Ликвидированный таким образом нажим якоря на тормозной диск вызывает его отпуск и свободное вращение с валом электрического двигателя или совместно работающего с тормозом устройства. Возможным является оснащение тормозов рычагом для ручного отпуска, обеспечивающего переключение привода в случае исчезновения напряжения, необходимого для отпуска тормозов.

    ДВИГАТЕЛИ ОБЩЕПРОМЫШЛЕННЫЕ СЕРИИ АИС (RA, 6А, 6АМ).

    Электродвигатели АИС - трехфазные, асинхронные, с короткозамкнутым ротором, общепромышленные. Электродвигатели могут применяться в различных устройствах, механизмах и машинах благодаря широкой гамме типоразмеров и модификаций, и предназначены для оборудования, соответствующего евростандартам. Посмотреть габаритные и установочно-присоединительные размеры двигателей АИС. Основные электрические параметры двигателей (для исполнения IM1081) приведены в таблице ниже. Мощность и габариты в соответствии с DIN EN 50347. Класс изоляции F. Превышение температуры по классу В. Электродвигатели от 160 высоты оси вращения укомплектованы встроенными термодатчиками. Характеристики электродвигателей АИС 3000об\мин
    Марка кВт Напряжение, В Ток, А Об/мин. КПД, % cos φ Iпуск/Iном Мпуск/Мном Ммакс/Мном Масса/Кг
    АИС-63А2 0,18 220/380 0,51 2720 65 0,8 5,5 2,2 2,2 3,6
    АИС-63В2 0,25 220/380 0,67 2720 68 0,81 5,5 2,2 2,2 3,9
    АИС-71А2 0,37 220/380 0,98 2740 70 0,81 6,1 2,2 2,2 5,3
    АИС-71В2 0,55 220/380 1,33 2740 73 0,82 6,1 2,2 2,2 6,2
    АИС-80А2 0,75 220/380 1,8 2830 73 0,84 7 2,2 2,3 9,7
    АИС-80В2 1,1 220/380 2,5 2830 76 0,86 7 2,2 2,3 10,5
    АИС-90S2 1,5 220/380 3,4 2840 79 0,85 7 2,2 2,3 13,5
    АИС-90L2 2,2 220/380 4,7 2840 82 0,86 7 2,2 2,3 16,1
    АИС-100L2 3 220/380 6,4 2870 82 0,87 7 2,2 2,3 20,6
    АИС-112M2 4 380/660 8,2 2890 85 0,87 7 2,2 2,3 29,0
    АИС-132SA2 5,5 380/660 10,7 2900 86 0,88 7,5 2,2 2,3 39,5
    АИС-132SB2 7,5 380/660 14,2 2900 87 0,88 7,5 2,2 2,3 43,0
    АИС-160MА2 11 380/660 20,9 2930 88 0,89 7,5 2,2 2,3 67,9
    АИС-160MВ2 15 380/660 27,9 2930 89 0,89 7,5 2,2 2,3 100,0
    АИС-160L2 18,5 380/660 33,9 2930 90 0,9 7,5 2,2 2,3 108,0
    АИС-180M2 22 380/660 40,5 2940 90 0,9 7,5 2 2,3
    АИС-200LА2 30 380/660 54,8 2950 91,2 0,9 7,5 2 2,3
    АИС-200LВ2 37 380/660 66,6 2950 92 0,9 7,5 2 2,3
    АИС-225M2 45 380/660 81 2970 92,3 0,9 7,5 2 2,3
    АИС-250M2 55 380/660 99,6 2970 92,5 0,9 7,5 2 2,3
    АИС-280S2 75 380/660 133,3 2970 93 0,9 7,5 2 2,3
    АИС-280M2 90 380/660 158,2 2970 93,8 0,91 7,5 2 2,3
    АИС-315S2 110 380/660 195,1 2980 94 0,91 7,1 1,8 2,2
    АИС-315M2 132 380/660 231,6 2980 94,5 0,91 7,1 1,8 2,2
    АИС-315LА2 160 380/660 279,6 2980 94,6 0,92 7,1 1,8 2,2
    АИС-315LВ2 200 380/660 347,7 2980 94,8 0,92 7,1 1,8 2,2
    АИС-355M2 250 380/660 433 2980 95,3 0,92 7,1 1,6 2,2
    АИС-355L-2 315 380/660 544 2980 95,6 0,92 7,1 1,6 2,2

    Характеристики электродвигателей АИС 1500об\мин

    Марка кВт Напряжение, В Ток, А Об/мин. КПД, % cos φ Iпуск/Iном Мпуск/Мном Ммакс/Мном Масса/Кг
    АИС-63А4 0,12 220/380 0,43 1310 57 0,72 4,4 2,1 2,2 3,7
    АИС-63В4 0,18 220/380 0,61 1310 60 0,73 4,4 2,1 2,2 4,3
    АИС-71А4 0,25 220/380 0,76 1330 65 0,74 5,2 2,1 2,2 5,2
    АИС-71В4 0,37 220/380 1,07 1330 67 0,75 5,2 2,1 2,2 6,1
    АИС-80А4 0,55 220/380 1,54 1390 71 0,75 5,2 2,4 2,3 9,1
    АИС-80В4 0,75 220/380 1,99 1390 73 0,76 6 2,3 2,3 10,4
    АИС-90S4 1,1 220/380 2,8 1400 75 0,77 6 2,3 2,3 13,0
    АИС-90L4 1,5 220/380 3,65 1400 78 0,79 6 2,3 2,3 14,9
    АИС-100LА4 2,2 220/380 5,05 1430 80 0,81 7 2,3 2,3 19,7
    АИС-100LВ4 3 220/380 6,64 1430 82 0,72 7 2,3 2,3 25,5
    АИС-112M4 4 380/660 8,62 1440 84 0,82 7 2,3 2,3 33,4
    АИС-132S4 5,5 380/660 11,5 1440 85 0,83 7 2,3 2,3 41,9
    АИС-132M4 7,5 380/660 15,3 1440 87 0,84 7 2,3 2,3 50,0
    АИС-160M4 11 380/660 22,2 1460 88 0,84 7 2,2 2,3 73,7
    АИС-160L4 15 380/660 29,8 1460 89 0,85 7,5 2,2 2,3 100,0
    АИС-180M4 18,5 380/660 36,1 1470 90,5 0,86 7,5 2 2,3 111,0
    АИС-180L4 22 380/660 42,6 1470 91 0,86 7,5 2 2,3 128,0
    АИС-200L4 30 380/660 57,2 1470 92 0,86 7,2 2,2 2,3 158,0
    АИС-225S4 37 380/660 69,6 1480 92,5 0,87 7,2 2,2 2,3 250,0
    АИС-225M4 45 380/660 84 1480 92,8 0,87 7,2 2,2 2,3 275,0
    АИС-250M4 55 380/660 102,9 1480 93 0,87 7,2 2,2 2,3
    АИС-280S4 75 380/660 138 1480 93,8 0,87 7,2 2,2 2,3
    АИС-280M4 90 380/660 165,6 1480 94,2 0,87 7,2 2,2 2,3
    АИС-315S4 110 380/660 200,2 1480 94,5 0,88 6,9 2,1 2,2
    АИС-315M4 132 380/660 239,1 1490 94,8 0,88 6,9 2,1 2,2
    АИС-315LА4 160 380/660 288 1490 94,9 0,89 6,9 2,1 2,2
    АИС-315LВ4 200 380/660 358,9 1490 95 0,89 6,9 2,1 2,2
    АИС-355M4 250 380/660 443 1490 95,3 0,9 6,9 2,1 2,2
    АИС-355L4 315 380/660 556 1490 95,6 0,9 6,9 2,1 2,2

    Характеристики электродвигателей АИС 1000 об\мин

    Марка кВт Напряжение, В Ток, А Об/мин. КПД, % cos φ Iпуск/Iном Мпуск/Мном Ммакс/Мном Масса/Кг
    АИС 80А6 0,37 220/380 1,3 890 62 0,7 4,7 1,9 2 9,4
    АИС 80В6 0,55 220/380 1,7 890 65 0,72 4,7 1,9 2 10,9
    АИС 90S6 0,75 220/380 2,23 910 69 0,72 5,5 2 2,1 12,7
    АИС 90L6 1,1 220/380 3,1 910 72 0,73 5,5 2 2,1 16,4
    АИС 100L6 1,5 220/380 3,89 940 76 0,75 5,5 2 2,1 20,6
    АИС 112M6 2,2 220/380 5,46 940 79 0,76 6,5 2 2,1 30,1
    АИС 132S6 3 220/380 7,1 960 81 0,76 6,5 2,1 2,1 36,2
    АИС 132MА6 4 380/660 9,3 960 82 0,76 6,5 2,1 2,1 46,6
    АИС 132MВ6 5,5 380/660 12,3 960 84 0,77 6,5 2,1 2,1 50,4
    АИС 160M6 7,5 380/660 16,7 970 86 0,77 6,5 2 2,1 72,0
    АИС 160L6K 11 380/660 23,6 970 87,5 0,78 6,5 2 2,1 97.0
    АИС 180L6 15 380/660 30,7 970 89 0,81 7 2 2,1 122,0
    АИС 200LА6 18,5 380/660 37,7 970 90 0,81 7 2,1 2,1 136,0
    АИС 200LВ6 22 380/660 44,1 970 90 0,83 7 2,1 2,1 250,0
    АИС 225M6 30 380/660 58,4 980 91,5 0,84 7 2 2,1 265,0
    АИС 250M6 37 380/660 70,4 980 92 0,86 7 2,1 2,1
    АИС 280S6 45 380/660 85,4 980 92,5 0,86 7 2,1 2
    АИС 280M6 55 380/660 103,3 980 92,8 0,86 7 2,1 2
    АИС 315S6 75 380/660 140,2 990 93,5 0,86 7 2 2
    АИС 315M6 90 380/660 167 990 93,8 0,86 7 2 2
    АИС 315LА6 110 380/660 202,3 990 94 0,86 6,7 2 2
    АИС 315LВ6 132 380/660 242,3 990 94,2 0,87 6,7 1,9 2
    АИС 355MА6 160 380/660 292 990 94,5 0,87 6,7 1,9 2
    АИС 355MВ6 200 380/660 365 990 94,7 0,88 6,7 1,9 2
    АИС 355L6 250 380/660 455 990 94,9 0,88 6,7 1,9 2
    Габаритные размеры на двигатель АИС 63
    АИС 63
    Размеры b30 h31 L30 L33 b1 d1 h h1 h5 L1
    АИС 63 120мм 160мм 210мм 235мм 4мм 11мм 63мм 4мм 12,5мм 23мм
    Присоединительные и габаритные размеры электродвигателей АИС



    Тип электродвигателя Число полюсов k p g I а e w1 q d d6 s u b f g1 h t c
    АИС71 2,4 236 188 150 30 90 112 45 72 14   7 5 112 138 75 71 16 7
    АИС80 А2,4,B4 271 197 150 40 100 130 50 72 19   10 6 125 155 75 80 21,5 8
    АИС80 B2 291 197 150 40 100 130 50 72 19   10 6 125 155 75 80 21,5 8
    АИС90S 2,4,6 300 217 175 50 100 130 56 82 24 М8 10 8 140 174 75 90 27.0 10
    АИС90L 2,4,6 320 217 175 50 125 155 56 82 24 М8 10 8 140 174 75 90 27.0 10
    АИС100L 2,А4,6 355 227 175 60 140 176 63 79 28 М10 12 8 160 196 75 100 31.0 12
    АИС100L B4 378 227 175 60 140 176 63 79 28 М10 12 8 160 196 75 100 31.0 12
    АИС112 4 420 277 218 60 140 176 70 88 28 М10 12 8 190 236 83 112 31.0 11
    АИС112 2,6,8 435 290 255 60 140 178 70 91 28 М10 12 8 190 230 83 112 31.0 11
    АИС132S А2,4,6 475 310 255 80 140 184 89 91 38 М12 12 10 216 260 83 132 41.0 13
    АИС132S B2 505 310 255 80 140 184 89 91 38 М12 12 10 216 260 83 132 41.0 13
    АИС132M А2,4,6,8 505 310 255 80 178 222 89 91 38 М12 12 10 216 260 83 132 41.0 13
    АИС132M B4 525 310 255 80 178 222 89 91 38 М12 12 10 216 260 83 132 41.0 13
    АИС160M 2,4,6,8 605 405 350 110 210 253 108 135 42 М16 15 12 254 300 160 160 45.0 20
    АИС160L 2,4,6,8 645 405 350 110 254 297 108 135 42 М16 15 12 254 300 160 160 45.0 20
    АИС180M 2,4 645 425 350 110 241 290 121 135 48 М16 15 14 279 330 160 180 51.5 23
    АИС180L 4,6,8 645 425 350 110 279 328 121 135 48 М16 15 14 279 330 160 180 51.5 23
    АИС200LA 2 720 475 380 110 305 375 133 148 55 М20 19 16 318 390 205 200 59.0 28
    АИС200LB 2 805 475 380 110 305 375 133 148 55 М20 19 16 318 390 205 200 59.0 28
    АИС200L 4,6,8 720 475 380 110 305 375 133 148 55 М20 19 16 318 390 205 200 59.0 28
    АИС225M 2 805 500 380 110 311 380 149 148 55 М20 19 16 356 420 205 225 59 28
    АИС225S 4,8 750 500 380 140 286 355 149 148 60 М20 19 18 356 420 205 225 64 28
    АИС225M 4,6 835 500 380 140 311 380 149 148 60 М20 19 18 356 420 205 225 64 28
    АИС225M 4,6,8 750 500 380 140 311 380 149 148 60 М20 19 18 356 420 205 225 64 28
    АИС250M 2 870 540 415 140 349 425 168 174 60 М20 24 18 406 482 205 250 64 32
    АИС250M 4,6,8 870 540 415 140 349 425 168 174 65 М20 24 18 406 482 205 250 69 32
    АИС280S 2 930 625 495 140 368 440 190 218 65 М20 24 18 457 535 225 280 69 32
    АИС280S 4,6,8 930 625 495 140 368 440 190 218 75 М20 24 20 457 535 225 280 79.5 32
    АИС280M 2 930 625 495 140 419 495 190 218 65 М20 24 18 457 535 225 280 69 32
    АИС280M 4,6 930 625 495 140 419 495 190 218 75 М20 24 20 457 535 225 280 79.5 32
    АИС280M 8 990 625 495 140 419 495 190 218 75 М20 24 20 457 535 225 280 79.5 32
    АИС315S 2 1050 660 495 140 406 535 216 218 65 М20 28 18 508 640 225 315 69 45
    АИС315S 4 1020 660 495 170 406 535 216 218 80 М20 28 22 508 640 225 315 85 45
    АИС315М 2 1050 660 495 140 457 590 216 218 65 М20 28 18 508 640 225 315 69 45

Электродвигатель АИР90L4 IM1081 2,2/1500 У2 ПЛС (220/380В)

Электродвигатель АИР90L4 IM1081 2,2/1500 У2 ПЛС (220/380В) в Уфе по низким ценам с доставкой по России купить, продать,цена, характеристики,описание, назначение Асинхронные трёхфазные общепромышленные электродвигатели применяются во всех отраслях ...

Электродвигатель IMM80В4 IM3681 FT100 0,75кВт/1500 Мед (220/380В)

ЭлектродвигаОбмотка электродвигателя сделана из меди, степень защиты IP55. Изготовлен по европейскому стандарту DIN/CENELEC. Предлагаем купить электродвигатель АИС и использовать его в промышленности для привода редукторов, радиальных и осевых вентил...

Электродвигатель АИР 100 S4 3 кВт 1500 об/мин

Купить по низким ценам   Электродвигатель АИР 100S4 У1 3кВт*1500об/мин IM1081 лапы (ЭНЕРАЛ) 3~220/380В 50Гц IP55 S1 кл.F син 2ст2щ2кл.к сл б/пс (ГОСТ)   в Уфе с доставкой по России,цена, ГОСТ, технические характеристики,...

Электродвигатель АИР 71А4 0,55кВт*1500об/мин 2081 комб (алюм) (ЭНЕРАЛ),

Описание Электродвигатель общепромышленного назначения предназначен для работы в режиме S1 от сети переменного тока 50Гц, напряжением 380V (220, 660V). Стандартная степень защиты – IP54, климатическое исполнение и категория размещения – У3. &nb...

АИР100L2 (5,5кВт; 3000об/мин) электродвигатель асинхронный

Купить по низким ценам   АИР100L2 (5,5кВт; 3000об/мин) электродвигатель асинхронный   в Уфе с доставкой по России,цена, ГОСТ, технические характеристики, применение, назначение паспорт Асинхронные трёхфазные общепромы...

Электродвигатель МТН 312-6 15кВт*962об/мин 1001 лапы купить в Уфе по низким ценам,цена,технические характеристики,применение,назначение,

Электродвигатель МТН 312-6 15кВт*962об/мин 1001 лапы   ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Наименование Мощность кВт Частота вращения об/мин Электродвигатели серии 4MT 4MT 200 LA6 ...

Электродвигатель АИР180S2 и 5АМХ180S2 (22.0кВт) 3000 об/мин

Купить электродвигатели АИР180S2 и 5АМХ180S2 (22.0кВт) 3000 об/мин купить в Уфе по низким ценам с доставкой по России, цена, ГОСТ   Электродвигатель общепромышленного назначения предназначен для работы в режиме S1 от сети переменного ...

Электродвигатель 5АМН 315M4, 7АМН 315 М4 купить в Уфе по низким ценам с доставкой по России, цена, ГОСТ,технические характеристики ,применение,назначение,недорого,паспорт

Электродвигатель 5АМН 315M4, 7АМН 315 М4  купить в Уфе по низким ценам с доставкой по России, цена, ГОСТ,технические характеристики ,применение,назначение,недорого,паспорт   Купить по низким ценам Электродвигатель 5АМН 315M4 У3 25...

Электродвигатель АИР 100 L6 2,2кВт 1000 об/мин

Электродвигатель  АИР 100 L6  2,2кВт  1000 об/мин купить в Уфе по низким ценам с доставкой по России   Электродвигатель общепромышленного назначения предназначен для работы в режиме S1 от сети переменного тока 50Гц, напряжен...

Электродвигатель АИР80МВ6 1,1кВт 1000 об/мин

Электродвигатель АИР80МВ6   1,1кВт 1000 об/мин купить в Уфе по низким ценам с доставкой по России   Электродвигатель общепромышленного назначения предназначен для работы в режиме S1 от сети переменного тока 50Гц, напряжением 380V...

Электродвигатель АИР80МА6 0,75кВт 1000 об/мин

Электродвигатель АИР80МА6  0,75кВт 1000 об/мин купить в Уфе по низким ценам с доставкой по России   Электродвигатель общепромышленного назначения предназначен для работы в режиме S1 от сети переменного тока 50Гц, напряжением 380V (220...

Электродвигатель АИР71В6 0,55кВт 1000 об/мин

  Электродвигатель АИР71В6  0,55кВт 1000 об/мин купить в Уфе по низким ценам с доставкой по России   Электродвигатель общепромышленного назначения предназначен для работы в режиме S1 от сети переменного тока 50Гц, напряжением 3...

Электродвигатель АИР71А6 0,37кВт 1000 об/мин

Электродвигатель АИР71А6 0,37кВт 1000 об/мин купить в Уфе по низким ценам с доставкой по России   Электродвигатель общепромышленного назначения предназначен для работы в режиме S1 от сети переменного тока 50Гц, напряжением 380V (220, 660V)...

Электродвигатель АИР63В6 0,25 кВт 1000 об/мин

Электродвигатель  АИР63В6 0,25 кВт 1000 об/мин купить в Уфе по низким ценам с доставкой по России   Электродвигатель общепромышленного назначения предназначен для работы в режиме S1 от сети переменного тока 50Гц, напряжением 380V (220...

Электродаигатель АИР63А6 0,18кВт 1000об/мин

КУПИТЬ В УФЕ ПО НИЗКИМ ЦЕНАМ С ДОСТАВКОЙ ПО РОССИИ Электродаигатель АИР63А6  0,18кВт 1000об/мин Электродвигатели предназначены для работы в режиме S1 от сети переменного тока 50Гц, напряжением 380V (220, 660V). Стандартная степень защиты –...
