Стеклопластик

Стеклопластики являются одним из самых доступных и недорогих композиционных материалов. Основные затраты при производстве изделий из стеклопластика приходятся на технологическое оборудование и рабочую силу, затраты на которую велики за счет трудоёмкости и больших временных затрат на производство. Соответственно, на данный момент изделия из стеклопластика проигрывают по цене изделиям из металла из-за трудоёмкого и длительного процесса выклейки стеклопластиковых деталей, что вызывает большие затруднения при массовом производстве. Наиболее выгодно использование стеклопластика при мелкосерийном производстве. Крупносерийное производство становится более выгодным при использовании вакуумного формования. Также выгодным может быть и контактное формование, в случае если цена рабочей силы невелика.

Стеклопластик красится, декорируется, покрывается плёнками ПВХ и натурального шпона, прекрасно поддаётся всем видам механической обработки (сверлится, пилится и т. п. — однако при этом образуется крайне канцерогенная пыль, легко въедающаяся в кожу, что требует тщательной защиты задействованного персонала). Стеклопластик имеет удовлетворительную атмосферостойкость при условии наличия защитного покрытия, однако плохо переносит абразивный износ (например, от летящего с дороги песка), достаточно хрупок и с годами может деформироваться

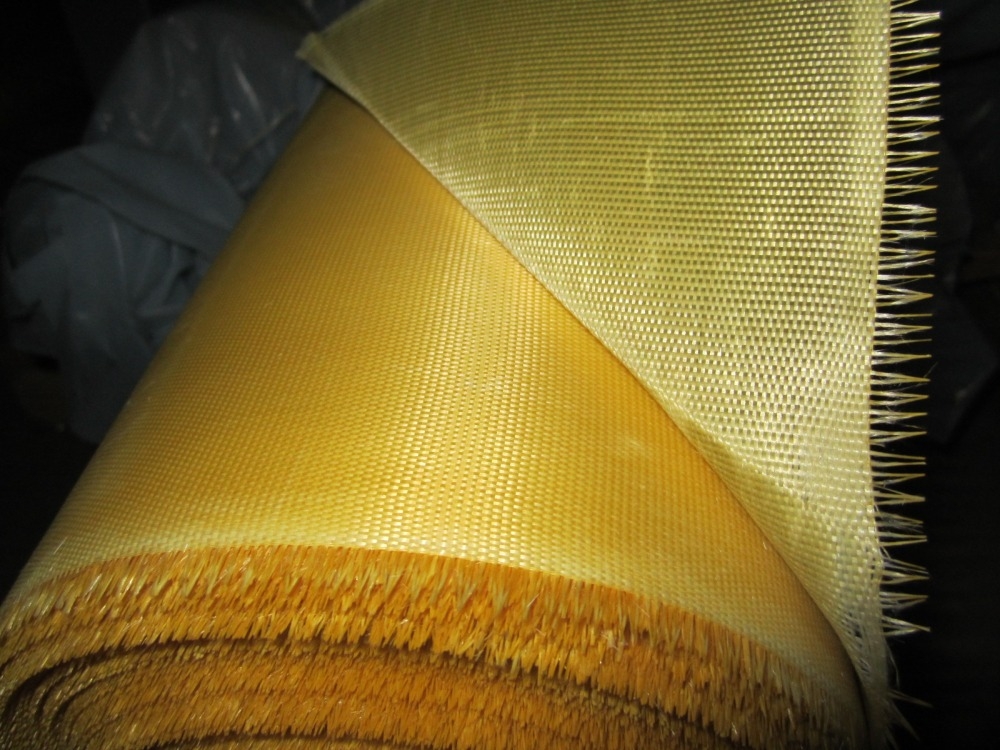

Изделия из рулонного стеклопластика марки РСТ
Рулонные стеклопластики марки РСТ представляющие собой гибкий листовой материал, изготавливаемый из стекловолокнистых нетканных материалов и тканей с массой на единицу площади от 100 до 850 г/м2. И полимерного связующего с добавками и предназначенный для применения в качестве покровного слоя теплоизоляции трубопроводов, находящихся внутри и вне помещений при температуре окружающей среды от минус 40º до плюс 60º С.

Покровный слой из рулонного стеклопластика марки РСТ в последнее время нашел широкое распространение. Рулонный стеклопластик укладывают по выравнивающему слою из жестких рулонных материалов. Для выравнивающего слоя применяют рубероид или пергамин (при укладке в помещении). Если к покровному слою предъявляют требования пожаробезопасности, в качестве выравнивающего слоя рекомендуется применять асбестовый или базальтовый картон, который укладывают по изоляции насухо с нахлесткой 50 мм. Крепят выравнивающий слой скобами из проволоки диаметром 2 мм, располагая их через 200 мм, кольцами из проволоки или прорезиненной лентой.

Рулонный стеклопластик укладывают спирально (на трубопроводах диаметром изоляции до 200 мм) или отдельными полотнищами (на трубопроводах с диаметром изоляции более 200 мм) с нахлесткой не менее 50 мм по продольным и поперечным швам. Швы проклеивают лаком марки ХВ - 784 или аналогичным материалом. При прокладке трубопроводов на открытом воздухе и в прохладных каналах стеклопластик дополнительно закрепляют бандажами из упаковочной ленты сечением 0,7х20 мм через 350 – 500 мм, причем бандажи устанавливают также по поперечным швам. При прокладке трубопроводов в помещении стеклопластик дополнительно не крепят. При прокладке в непроходных каналах выравнивающий слой не устанавливают, швы не проклеивают..
