Манжета герметизирующая МГ 219/426 А3 купить дешево

Манжета герметизирующая МГ 219/426 А3

купить в Уфе с доставкой по России, цена, ГОСТ,технические характеристики,применение назначение

Манжета герметизирующая МГ

 Манжеты герметизирующие

Армированная манжета герметизирующая резинотканевая рассчитана для герметизации межтрубного расстояния защитного футляра (кожуха) и рабочего трубопровода на переходах под автомагистралями, железнодорожными путями, а также другими часто встречающимися препятствиями на пути строящегося трубопровода в климатическом исполнении У и ХЛ по ГОСТ 15150.

Резинотканевая манжета герметизирующая изготавливаются нами по ТУ 2531-007-01297858-02.

Манжета герметизирующая МГ

Представляет собой резинотканевое изделие формы усеченного конуса на концах, у которого цилиндрическая форма рис.1,2.

Резинотканевые манжеты

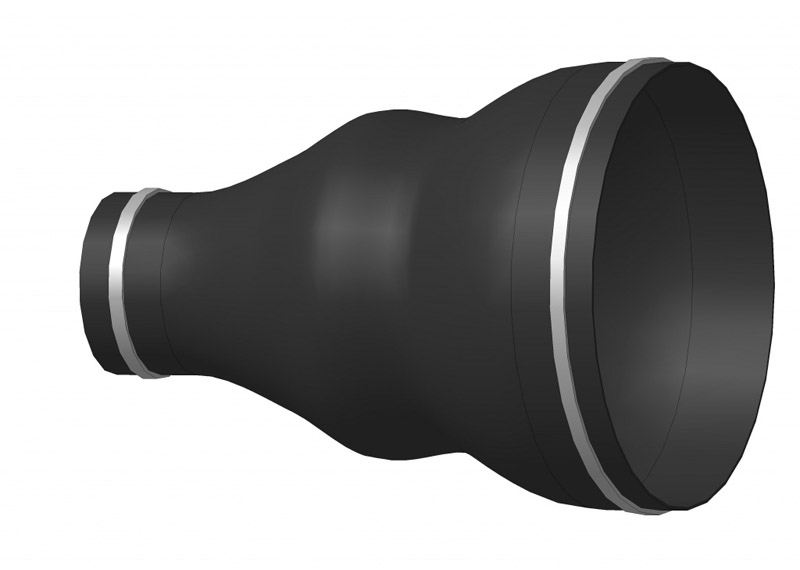

 Манжета герметизирующая (рис.1)

Резинотканевые манжеты герметизирующие изготавливаются неформовым способом методом вулканизации на металлических усеченных формах при температуре +150 0С до +170 0С в специальной печи для вулканизации герметизирующих манжет.

Мы изготавливаем манжеты МГ двух видов.





  1. Неразъемная манжета.
  2. Разъемная манжета.





Почему манжеты бывают разъемные и неразъемные?





  • Неразъемные манжеты герметизирующие используются для строительства нового трубопровода, где манжету можно беспрепятственно надеть на трубопровод.
  • Разъемную манжету герметизирующую применяют в основном при ремонте трубопровода, так как надеть ее можно только в разрезанном виде.







 Манжета резинотканевая герметизирующая изготавливается в следующих исполнениях:





  1. Манжета А-1-кислотощелочестойкая применяется в холодном климате (ХЛ) в температурах - 600С до +600С.
  2. Манжета А-2-кислотощелочестойкая применяется для умеренного климата (У) в температурах -400С до +500С.
  3. Манжета А-3- применяется для умеренного климата (У) в температурах -400С до +500С.



Пример при заказе неразъемной манжеты: Манжета 530/820 А-1, Тип II, ТУ 2531-007-01297858-02, где 530-диаметр рабочего трубопровода, мм; 820-диаметр защитного кожуха (футляра), мм; А-армированная тканью; 1-группа резины; Тип II- изготовлено неформовым способом. Пример при заказе разъемной манжеты: Манжета 720/1020 А-3, Тип II Р, ТУ 2531-007-01297858-02", где 720-диаметр рабочего трубопровода, мм; 1020-диаметр защитного кожуха (футляра); А-армированная тканью; 3-группа резины; Тип II- изготовлено неформовым способом; Р-разъемная.



Схема монтажа манжеты герметизирующей

Манжета герметизирующая

1-рабочий трубопровод; 2-кожух(футляр); 3-манжета герметизирующая; 4-хомуты стяжки; 5-опорно направляющие кольца. Манжета герметизирующая монтируется с образованием гофры у кромки защитного футляра кожуха путем продольного сжатия.

манжета герметизирующая манжета герметизирующая

При поставке в комплект неразъемных герметизирующих манжет входит следующее:





  1. Манжета герметизирующая-2 шт.
  2. Стяжной хомут для защитного кожуха (футляра)-2 шт.
  3. Стяжной хомут для рабочего трубопровода-2 шт.
  4. Метизы (болт, гайка, шайба)-по 1 шт на одно соединение.
  5. Инструкция по монтажу герметизирующей манжеты (паспорт).
  6. Сертификат соответствия.





При поставке в комплект разъемных герметизирующих манжет входит следующее:





  1. Манжета герметизирующая-2 шт.
  2. Стяжной хомут для защитного кожуха (футляра)-2 шт.
  3. Стяжной хомут для рабочего трубопровода-2 шт.
  4. Метизы (болт, гайка, шайба)-по 1 шт на одно соединение.
  5. Комплект материалов для соединения разреза (клей)-1 шт.
  6. Комплект приспособлений для формирования шва разреза (металлическая пластина)-2 шт.
  7. Инструкция по монтажу герметизирующей манжеты (паспорт)
  8. Сертификат соответствия.







ЦЕНЫ и технические характеристики манжет герметизирующих

Диаметр трубопровода и защитного футляра (кожуха) Диаметр рабочего трубопровода (мм) Диаметр защитного футляра (кожуха) Цена руб с НДС
 Манжета МГ 57/159 57 159 По запросу
 Манжета МГ 57/219 57 219 По запросу
 Манжета МГ 57/273 57 273 По запросу
 Манжета МГ 57/325 57 325 По запросу
 Манжета МГ 89/219 89 219 По запросу
 Манжета МГ 89/273 89 273 По запросу
 Манжета МГ 89/325 89 325 По запросу
 Манжета МГ 108/219 108 219 По запросу
 Манжета МГ 108/273 108 273 По запросу
 Манжета МГ 108/325 108 325 По запросу
 Манжета МГ 114/273 114 273 По запросу
 Манжета МГ 114/325 114 325 По запросу
 Манжета МГ 159/273 159 273 По запросу
 Манжета МГ 159/325 159 325 По запросу
 Манжета МГ 159/377 159 377 По запросу
 Манжета МГ 159/426 159 426 По запросу
 Манжета МГ 159/530 159 530 По запросу
 Манжета МГ 168/377 168 377 По запросу
 Манжета МГ 168/426 168 426 По запросу
 Манжета МГ 219/377 219 377 По запросу
 Манжета МГ 219/426 219 426 По запросу
 Манжета МГ 219/530 219 530 По запросу
 Манжета МГ 273/377 273 377 По запросу
 Манжета МГ 273/426 273 426 По запросу
 Манжета МГ 273/530 273 530 По запросу
 Манжета МГ 273/630 273 630 По запросу
 Манжета МГ 273/720 273 720 По запросу
 Манжета МГ 325/426 325 426 По запросу
 Манжета МГ 325/530 325 530 По запросу
 Манжета МГ 325/630 325 630 По запросу
 Манжета МГ 325/720 325 720 По запросу
 Манжета МГ 325/820 325 820 По запросу
 Манжета МГ 377/426 377 426 По запросу
 Манжета МГ 377/530 377 530 По запросу
 Манжета МГ 377/630 377 630 По запросу
 Манжета МГ 377/720 377 720 По запросу
 Манжета МГ 377/820 377 820 По запросу
 Манжета МГ 426/630 426 630 По запросу
 Манжета МГ 426/720 426 720 По запросу
 Манжета МГ 426/820 426 820 По запросу
 Манжета МГ 530/720 530 720 По запросу
 Манжета МГ 530/820 530 820 По запросу
 Манжета МГ 530/920 530 920 По запросу
Манжета МГ 530/1020 530 1020 По запросу
Манжета МГ 630/720 630 720 По запросу
Манжета МГ 630/820 630 820 По запросу
Манжета МГ 720/820 720 820 По запросу
Манжета МГ 720/920 720 920 По запросу
Манжета МГ 720/1020 720 1020 По запросу
Манжета МГ 720/1220 720 1220 По запросу
Манжета МГ 820/1020 820 1020 По запросу
Манжета МГ 820/1220 820 1220 По запросу
Манжета МГ 920/1020 920 1020 По запросу
Манжета МГ 920/1220 920 1220 По запросу
Манжета МГ 1020/1220 1020 1220 По запросу
Манжета МГ 1067/1220 1067 1220 По запросу
Манжета МГ 1067/1420 1067 1420 По запросу
Манжета МГ 1220/1420 1220 1420 По запросу
Манжета МГ 1220/1720 1220 1720 По запросу
Манжета МГ 1420/1620 1420 1620 По запросу
Манжета МГ 1420/1720 1420 1720 По запросу



Наименование показателя Норма для групп  Методы испытания
1  2 3
1. Условная прочность при растяжении (МПа) не менее 6,9 (7,0)  6,9 (7,0) 6,9 (7,0) ГОСТ 270
2. Относительное удлинение при разрыве (%) не менее 250 250  250   ГОСТ 270
3.Твердость по Шору А, ед. Шора А 50-70 50-70 50-70  ГОСТ 263

4. Изменение относительного удлинения:

4.1. После воздействия 20% раствора серной и соляной кислоты в течение 24 ч при t (23+/- 2) 0С (%).

4.2. После воздействия 20% раствора гидроокиси натрия или гидроокиси калия в течение 24 ч при при t (23+/- 2) 0С (%)



 От -30



 До +20



 От -30



До +20





-



 ГОСТ 9.030

Метод В
5. Температурный предел прочности (С0) на ниже -600  -400   -400  ГОСТ 7912

6. Изменение массы образца после воздействия жидкости "Б" при t (23+/- 2) 0С в течение 24 ч, не более (%)



-



-



+25



ГОСТ 9.030

Метод А
