Одноступенчатые червячные мотор-редукторы SITI PC30, PC40, PC50, PC63, PC75, PC90, PC110, PC130, PC150 купить



Одноступенчатые червячные мотор-редукторы SITI PC30, PC40, PC50, PC63, PC75, PC90, PC110, PC130, PC150: характеристики, устройство, принцип работы, цена

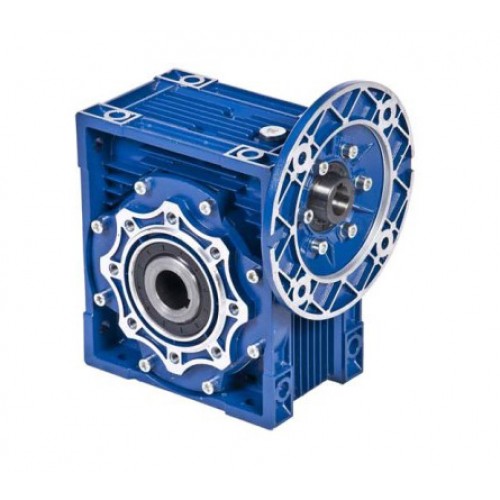

Червячные мотор-редуктор серии PC производства SITI предназначены для работы в различных отраслях промышленности в качестве приводного механизма. Редукторы серии PC имеют широкий ряд передаточных чисел в диапазоне 1:5-1:100 и комплектуются одно или трех фазными асинхронными электродвигателями переменного тока в диапазоне мощностей 0,09-15 кВт. Момент усилия в диапазоне 2-2000Нм.

Серия имеет следующие типоразмеры:
PC30 - PC40 - PC50 - PC63 - PC75 - PC90 - PC110 - PC130 - PC150

Система обозначения червячных мотор-редукторов серии PC

PC
40
– 10
– 140
– F
– B3
– 0,55
– 32
– 380
– 50
(4P)
1
2
3
4
5
6
7
8
9
10
11

1 – Cерия редуктора (PC )

2 – Межосевое расстояние, мм (30, 40, 50, 63, 75, 90, 110, 130, 150)

3 – Номинальное передаточное отношение редуктора

4 – Число оборотов выходного вала , об/мин

5 – Фланец на выходном валу редуктора (Ф, ФЛ, ФБ)

6 – Монтажное положение (В3, В6, В7, В8, V5, V6)

7 – Мощность электродвигателя , кВт

8 – Крутящий момент на выходном валу, Nm

9 – Напряжение питания электродвигателя, V

10 – Частота питающей сети, Гц

11 – Количество полюсов электродвигателя (2, 4, 6)
Типоразмер
M max, Нм

D - выходного вала,

мм
PC 30
30
14
PC 40
62
18
PC 50
105
25
PC 63
200
25
PC 75
310
28
PC 90
590
35
PC 110
890
42
PC 130
1250
45
PC 150
1900
50



Габаритные и присоединительные размеры
