Редуктор 1Ц2У-160, редуктор Ц2У-160: назначение и сфера применения

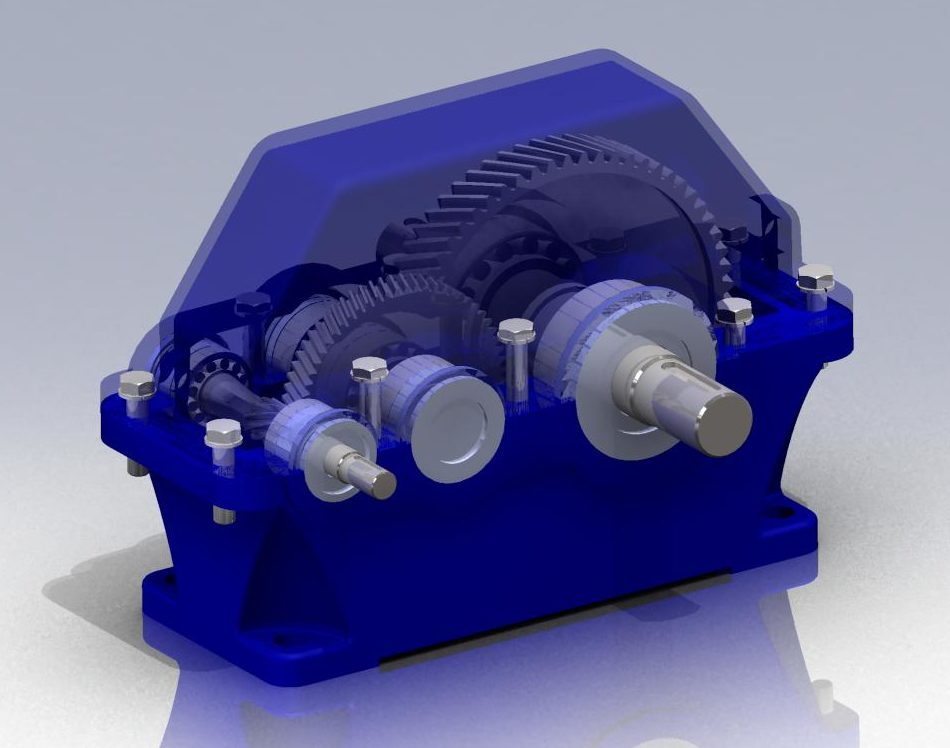

Редуктор 1Ц2У-160 или редуктор Ц2У-160 имеет отношение к цилиндрическим редукторам двухступенчатого горизонтального типа. Межосевое расстояние для редуктора Ц2У-160 составляет 160 мм и это можно узнать, взглянув на его маркировку. Основное назначение для данногоредуктора - общемашиностроительное, он призван изменять крутящий момент, а также частоту вращения.
Редуктор 1Ц2У-160, редуктор Ц2У-160: условия эксплуатации
1. Нагрузка на редуктор 1Ц2У-160 предполагается либо постояннаяна, либо переменная, направление также двух типов - в одном направлении или реверсивная;
2. Работать редуктор Ц2У-160 может как постоянно, так и с периодическими остановками;
3. Валы у такого редуктора могут вращаться абсолютно в любую сторону;
4. Присутствует ограничение для частоты вращения входного вала, она не должна превышать 1800 об/мин.;
5. Атмосфера для комфортной эксплуатации может быть двух типов - типов I и II по ГОСТ 15150-69, а что касается запыленности воздуха, есть ограничение - не более 10 мг /куб.м.;
6. Климатические исполнения для редуктора 1Ц2У-160 могут быть - У и Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.
Редуктор 1Ц2У-160, редуктор Ц2У-160: габаритные и присоединительные размеры
 |
|||||||||||||||||||
| Межосевые расстояния | L | L1 | l | l1 | l2 | l3 | l4 | l5 | l6 | H не более | |||||||||
| awвых | awвх | не более | |||||||||||||||||
| 160 | 100 | 560 | 475 | 200 | 136 | 170 | 224 | 132 | 155 | 145 | 345 | ||||||||
| H1 | h | А | A1 | В | B1 | d | |
| c чугун. корп. | с алюм. корп. | ||||||
| 170 | 24±4 | 28±4 | 425 | 140 | 206 | 195 | 24 |
Редуктор 1Ц2У-160, редуктор Ц2У-160: размеры конического входного/выходного вала
 |
||||||||||
| Типоразмер | Вал | d1 | d2 | d3 | d4 | l1 | l2 | b | h | t |
| не более | ||||||||||
| редуктор 1Ц2У-160 | быстроходный | 25 | 22,9 | М16х1,5 | 45 | 60 | 42 | 5 | 5 | 3 |
| тихоходный | 55 | 50,9 | М36х3,0 | 88 | 110 | 82 | 14 | 9 | 5,5 | |
Редуктор 1Ц2У-160, редуктор Ц2У-160: размеры цилиндрического входного/выходного вала
 |
|||||
| Тип редуктора | Вал | d | I | b | t |
| редуктор 1Ц2У-160 | быстроходный | 22 | 42 | 6 | 24,5 |
| тихоходный | 50 | 82 | 14 | 53,5 | |
Редуктор 1Ц2У-160, редуктор Ц2У-160: варианты сборки
