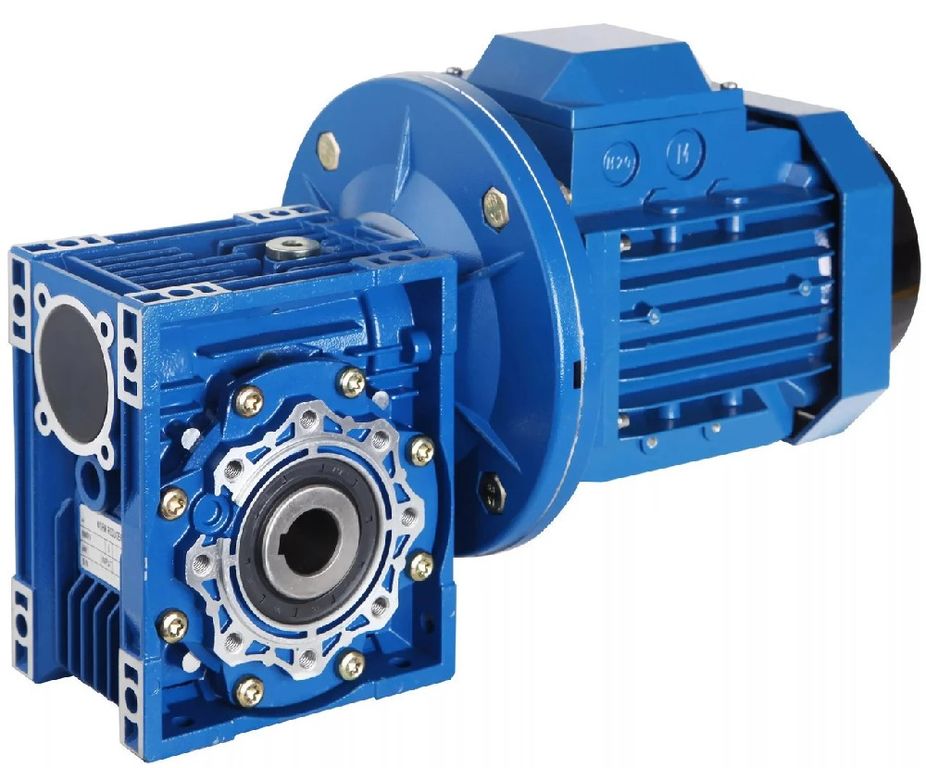

Редуктор NMRV 90/60 купить по низким ценам

Модель: NMRV

Размер: 30 - 40 - 50 - 63 - 75 - 90 - 110 - 130 - 150

Передаточное отношение: "i" = 5:1 - 100:1

Мощность: 0,06 - 7.5 квт

Крутящий момент: 1,8 - 1500 Нм







ir	n1=2800, об/мин (2P)				n1=1400, об/мин (4P)				n1=900, об/мин (6P)
	n2, об/мин	T2M, Н*м	P, кВт	RD %	n2, об/мин	T2M, Н*м	P, кВт	RD %	n2, об/мин	T2M, Н*м	P, кВт	RD %
7,5	373	267	11.20	93	187	363	7.80	91	120	432	6.10	89
10	280	266	8.80	92	140	368	6.00	90	90	430	4.60	88
15	187	303	6.59	90	93	393	4.40	87	60	460	3.40	85
20	140	312	5.20	88	70	405	3.50	85	45	470	2.70	82
25	112	326	4.40	87	56	406	2.90	82	36	482	2.30	79
30	93	314	3.60	85	47	374	2.30	80	30	466	1.90	77
40	70	358	3.20	82	35	441	2.10	77	23	492	1.60	74
50	56	319	2.40	78	28	398	1.60	73	18	483	1.30	70
60	47	303	2.00	74	23	372	1.30	69	15	414	1.00	65
80	35	264	1.40	69	18	306	0.90	64	11	378	0.70	62
100	28	233	1.10	62	14	272	0.70	57	9	281	0.50	53





• ir – передаточное число;
• 2P, 4P, 6P – количество полюсов электродвигателя;
• n1 – частота вращения эл. двигателя;
• n2 – обороты на выходном валу;
• T2M – крутящий момент на выходном валу;
• Р – максимально-допустимая мощность двигателя;
• RD – к.п.д.





Габаритные и присоединительные размеры NMRV 090

Мотор-редуктор NMRV090 имеет большой диапазон передаточных чисел.

Передаточные числа: 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100.

Выходной фланец к редуктору NMRV 090

Выходные фланцы не входят в стандартную комплектацию мотор-редуктора.

фланец FB для NMRV090

Размеры выходного фланца FB для NMRV090

Фланец FC для NMRV090

Размеры выходного фланца FC для NMRV090

Выходной вал NMRV090

Мотор-редукторы NMRV 090 могут поставляться с односторонним или двухсторонним выходным валом.

В стандартной комплектации редуктор поставляется с полым выходным валом.

Реактивная штанга к редуктору NMRV090
