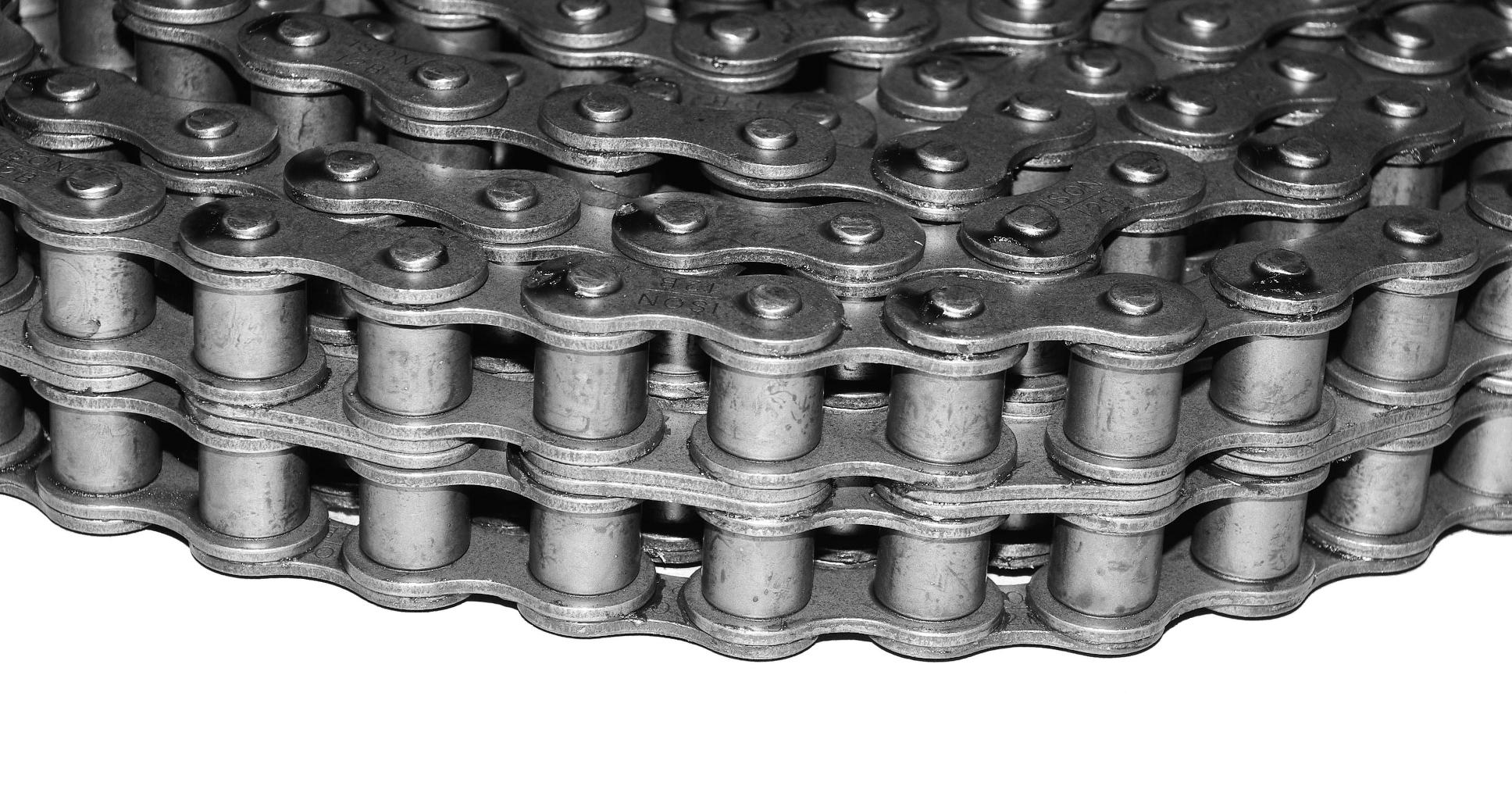

Цепь приводная роликовая длиннозвенная ПРД-76,2-12700

Цепь приводная роликовая длиннозвенная ПРД-76,2-12700Обозначение цепи приводной роликовой длиннозвенной ПРД-76,2-12700 по ГОСТу 13568-75



1 — соединительное звено; 2 — переходное звено


Цепь приводная роликовая длиннозвенная ПРД-76,2−12 700 характеристики

Шаг t мм	76,2
Диаметр ролика d1 мм	22,23
Ширина между внутренними пластинами b1 min мм	25,4
Диаметр валика d2 мм	11,1
Длина валика b7 max мм	57
Высота внутренней пластины h max мм	36,2
Разрушающая нагрузка Q min кН/кгс	127,0/12 700
Вес 1 метра цепи (расчетная) q кг/м	3,8

Цепи приводные роликовые длиннозвенные (ПРД) ГОСТ 13 568−75 характеристики

Обозначение цепи по ГОСТ	Шаг t мм	Диаметр ролика d1 мм	Ширина между внутренними пластинами b1 min мм	Диаметр валика d2 мм	Длина валика b7 max мм	Высота внутренней пластины h max мм	Разрушающая нагрузка Q min кН/кгс	Вес 1 метра цепи (расчетная) q кг/м
ПРД-31,75−2300	31,75	10,16	9,65	5,08	24	14,8	23,0/2300	0,6
ПРД-38,1−3180	38,1	11,91	12,7	5,94	31	18,2	31,8/3180	1,1
ПРД-38−3000	38	15,88	22	7,92	42	21,3	30,0/3000	1,87
ПРД-38−4000	38	15,88	22	7,92	47	21,3	40,0/4000	2,1
ПРД-38−4600	38	15,88	22	7,92	47	21,3	46,0/4600	2,1
ПРД-38−5600	38	15,88	22	9,00	47	21.6	56,0/5600	2,2
ПРД-50,8−6000	50,8	15,88	15,88	7,92	39	24,2	60,0/6000	1,9
ПРД-63,5−8900	63,5	19,05	19,05	9,53	46	30,2	89,0/8900	2,6

Цепи приводные роликовые длиннозвенные используются в передачах с большими межосевыми расстояниями и в передачах с низкой окружной скоростью и звездочками большого диаметра.

Длиннозвенные цепи разработаны на базе приводных роликовых цепей. Основное отличие — увеличенный вдвое шаг. Рабочая нагрузка данных цепей ниже, чем у обычных роликовых цепей этого же шага.
