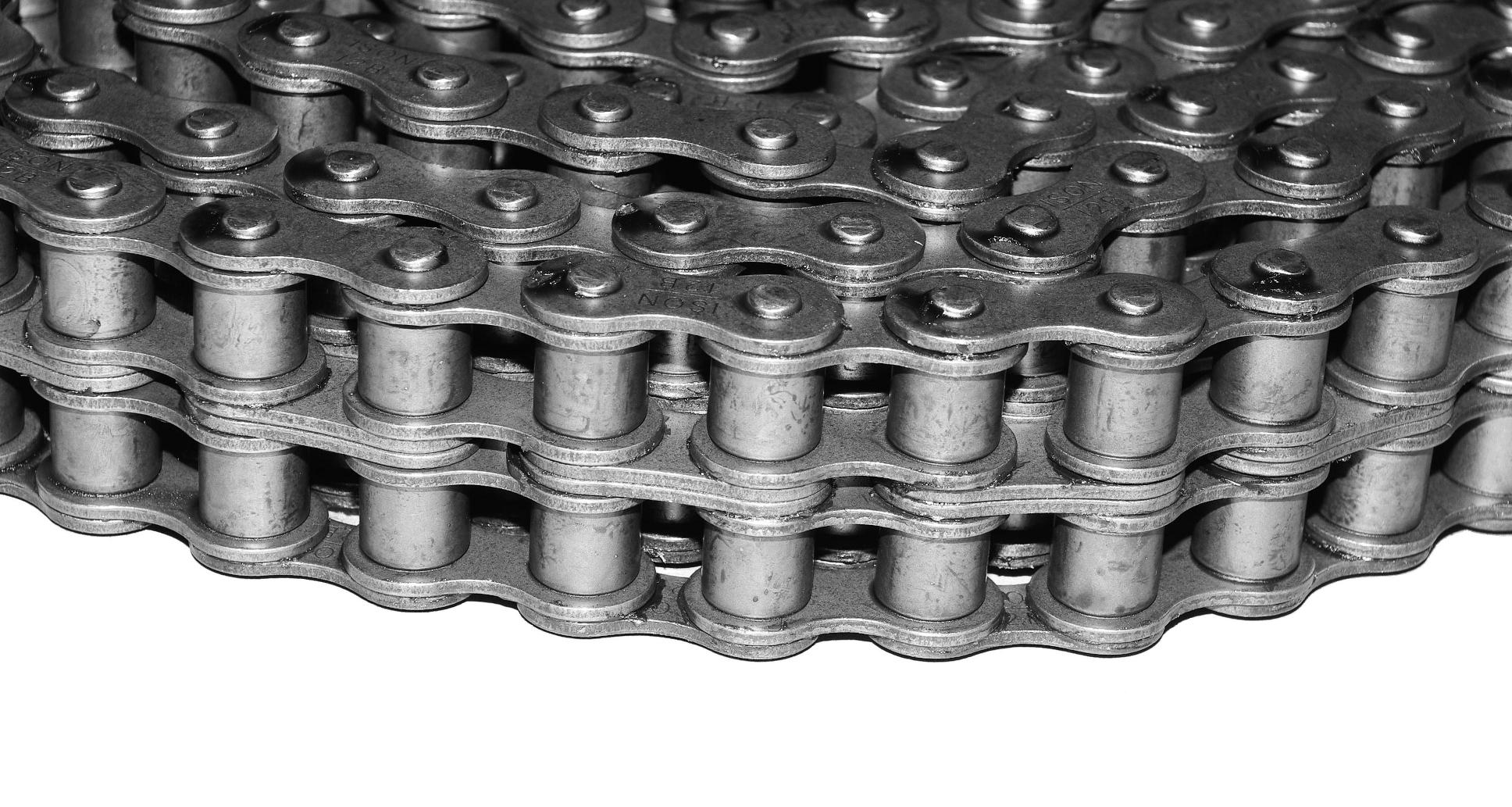

Цепь приводная роликовая трехрядная 3ПР-15,875-68,1

Цепь приводная роликовая трехрядная 3ПР-12,7−45,4 характеристики

Шаг t мм 12,7

Диаметр ролика d1 мм 8,51

Ширина между внутренними пластинами b1 min мм 7,75

Диаметр валика d2 мм 4,45

Длина валика b7 max мм 50

Высота внутренней пластины h max мм 11,8

Поперечный шаг A мм 13,92

Разрушающая нагрузка Q min кН/кгс 45,4/4540

Вес 1 метра цепи (расчетная) q кг/м 2



  • КУПИТЬ В УФЕ ПО НИЗКИМ ЦЕНАМ Цепь приводная роликовая трехрядная 3ПР-15,875-68,1Обозначение цепи приводной роликовой трехрядной 3ПР-15,875-68,1 по ГОСТу 13568-97

    Цепи приводные роликовые трехрядная ГОСТ 13568-97 (3ПР)1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено: 6 — промежуточная пластина

    Цепь приводная роликовая трехрядная 3ПР-12,7−45,4 характеристики

    Шаг t мм 15,875
    Диаметр ролика d1 мм 10,16
    Ширина между внутренними пластинами b1 min мм 9,65
    Диаметр валика d2 мм 5,08
    Длина валика b7 max мм 57
    Высота внутренней пластины h max мм 14,8
    Поперечный шаг A мм 16,59
    Разрушающая нагрузка Q min кН/кгс 68,1/6810
    Вес 1 метра цепи (расчетная) q кг/м 2,8


    Цепи приводные роликовые трехрядные (3ПР) ГОСТ 13 568−97 характеристики

    Обозначение цепи по ГОСТ Шаг t мм Диаметр ролика d1 мм Ширина между внутренними пластинами b1 min мм Диаметр валика d2 мм Длина валика b7 max мм Высота внутренней пластины h max мм Поперечный шаг A мм Разрушающая нагрузка Q min кН/кгс Вес 1 метра цепи (расчетная) q кг/м
    3ПР-12,7−45,4 12,7 8,51 7,75 4,45 50 11,8 13,92 45,4/4540 2
    3ПР-19,05−96 19,05 11,91 12,7 5,94 76,2 18,2 22,78 96,0/9600 4,3
    3ПР-25,4−171 25,4 15,88 15,88 7,92 98 24,2 29,29 171,0/17 100 7,5
    3ПР-31,75−265,5 31,75 19,05 19,05 9,53 120 30,2 35,76 265,5/26 550 11
    3ПР-38,1−381 38,1 22,23 25,4 11,1 150 36,2 45,44 381,0/38 100 16,5
    3ПР-44,45−517,2 44,45 25,4 25,4 12,7 160 42,4 48,87 517,2/51 720 21,7
    3ПР-50,8−680,4 50,8 28,58 31,75 14,27 190 48,3 58,55 680,4/68 040 28,3
