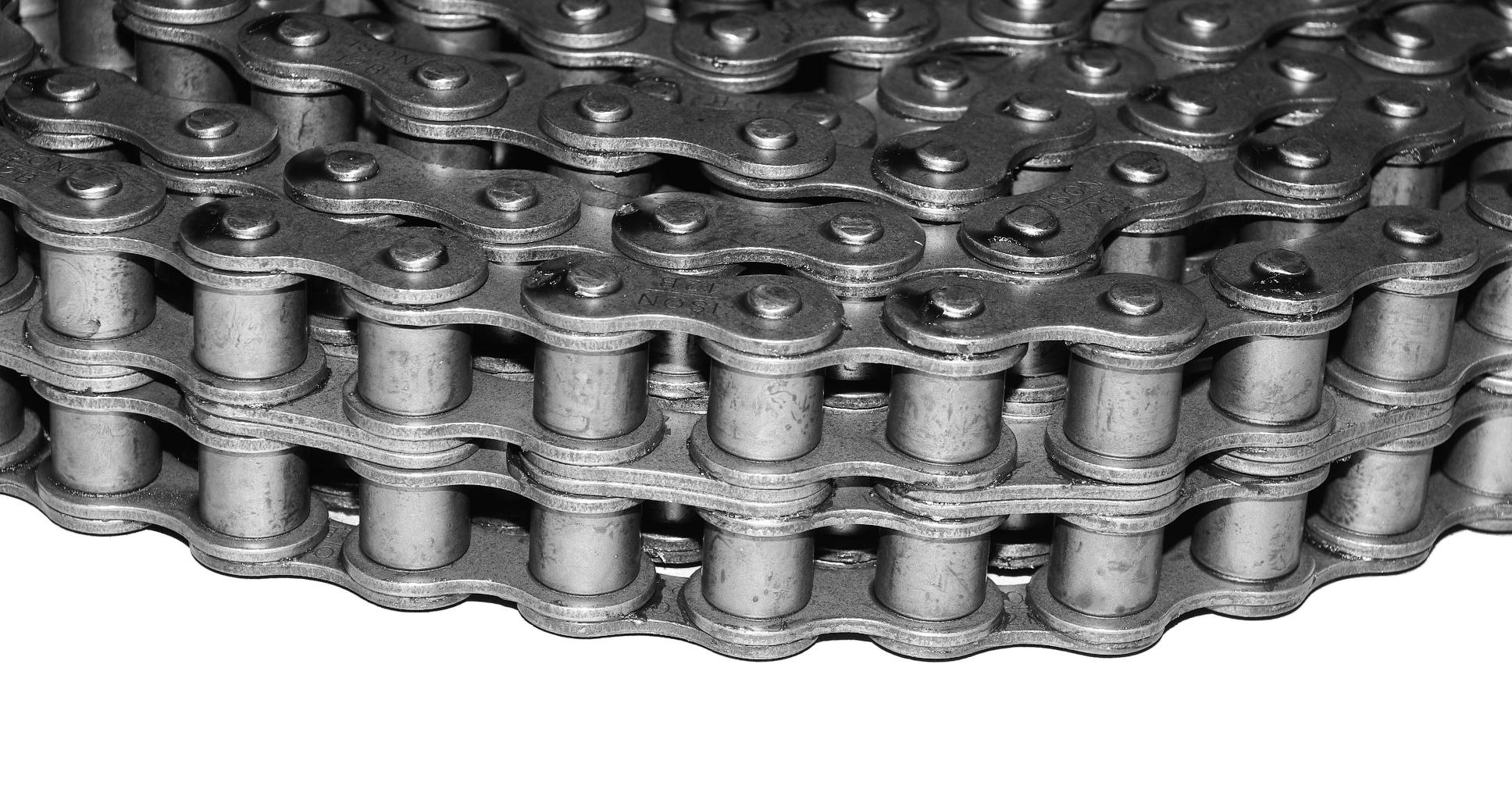

Цепь приводная роликовая трехрядная 3ПР-50,8-680,4
Цепь приводная роликовая трехрядная 3ПР-50,8−680,4 характеристики
| Шаг t мм | 50,8 |
| Диаметр ролика d1 мм | 28,58 |
| Ширина между внутренними пластинами b1 min мм | 31,75 |
| Диаметр валика d2 мм | 14,27 |
| Длина валика b7 max мм | 190 |
| Высота внутренней пластины h max мм | 48,3 |
| Поперечный шаг A мм | 58,55 |
| Разрушающая нагрузка Q min кН/кгс | 680,4/68 040 |
| Вес 1 метра цепи (расчетная) q кг/м | 28,3 |
Цепь приводная роликовая трехрядная 3ПР-50,8-680,4Обозначение цепи приводной роликовой трехрядной 3ПР-50,8-680,4 по ГОСТу 13568-97
1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено: 6 — промежуточная пластинаЦепь приводная роликовая трехрядная 3ПР-50,8−680,4 характеристики
Шаг t мм 50,8 Диаметр ролика d1 мм 28,58 Ширина между внутренними пластинами b1 min мм 31,75 Диаметр валика d2 мм 14,27 Длина валика b7 max мм 190 Высота внутренней пластины h max мм 48,3 Поперечный шаг A мм 58,55 Разрушающая нагрузка Q min кН/кгс 680,4/68 040 Вес 1 метра цепи (расчетная) q кг/м 28,3
Цепи приводные роликовые трехрядные (3ПР) ГОСТ 13 568−97 характеристикиОбозначение цепи по ГОСТ Шаг t мм Диаметр ролика d1 мм Ширина между внутренними пластинами b1 min мм Диаметр валика d2 мм Длина валика b7 max мм Высота внутренней пластины h max мм Поперечный шаг A мм Разрушающая нагрузка Q min кН/кгс Вес 1 метра цепи (расчетная) q кг/м 3ПР-12,7−45,4 12,7 8,51 7,75 4,45 50 11,8 13,92 45,4/4540 2 3ПР-15,875−68,1 15,875 10,16 9,65 5,08 57 14,8 16,59 68,1/6810 2,8 3ПР-19,05−96 19,05 11,91 12,7 5,94 76,2 18,2 22,78 96,0/9600 4,3 3ПР-25,4−171 25,4 15,88 15,88 7,92 98 24,2 29,29 171,0/17 100 7,5 3ПР-31,75−265,5 31,75 19,05 19,05 9,53 120 30,2 35,76 265,5/26 550 11 3ПР-38,1−381 38,1 22,23 25,4 11,1 150 36,2 45,44 381,0/38 100 16,5 3ПР-44,45−517,2 44,45 25,4 25,4 12,7 160 42,4 48,87 517,2/51 720 21,7
