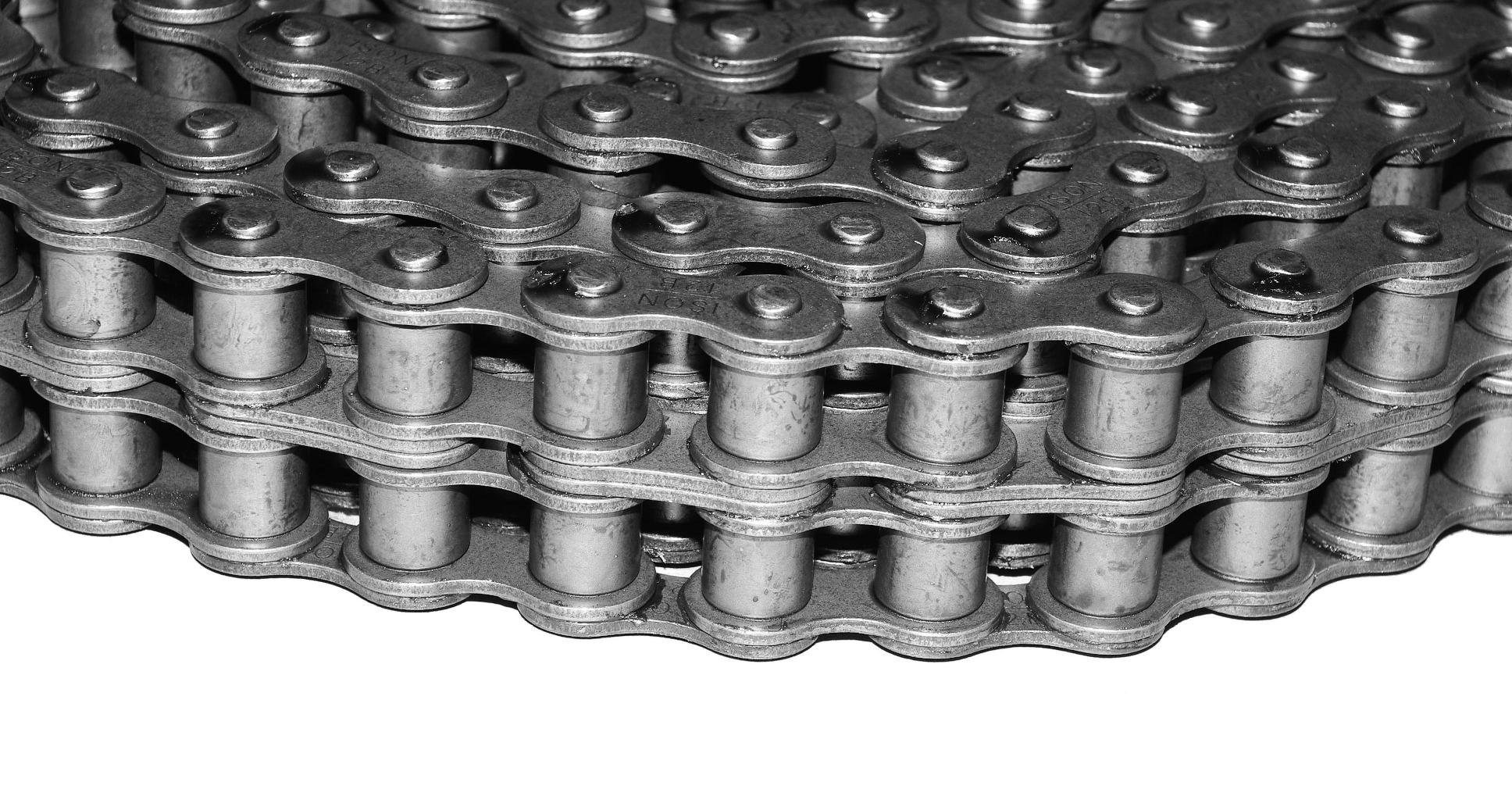

Цепь приводная втулочная однорядная ПВ-9,525-11,5Обозначение цепи приводной втулочной однорядной ПВ-9,525-11,5 по ГОСТу 13568-97
1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено
Цепь приводная втулочная однорядная ПВ-9,525−11,5 характеристики
| Шаг t мм | 9,525 |
| Диаметр ролика d1 мм | 5 |
| Ширина между внутренними пластинами b1 min мм | 7,6 |
| Диаметр валика d2 мм | 3,59 |
| Длина валика b7 max мм | 18,5 |
| Высота внутренней пластины h max мм | 8,8 |
| Разрушающая нагрузка Q min кН/кгс | 11,5/1150 |
| Вес 1 метра цепи (расчетная) q кг/м | 0,5 |
Цепи приводные роликовые однорядные (ПР) ГОСТ 13 568−97 характеристики
| Обозначение цепи по ГОСТ | Шаг t мм | Диаметр втулки d1 мм | Ширина между внутренними пластинами b1 min мм | Диаметр валика d2 мм | Длина валика b7 max мм | Высота внутренней пластины h max мм | Разрушающая нагрузка Q min кН/кгс | Вес 1 метра цепи (расчетная) q кг/м |
| ПВ-9,525−13 | 9,525 | 6 | 9,52 | 4,45 | 21,2 | 9,85 | 13,0/1300 | 0,65 |
