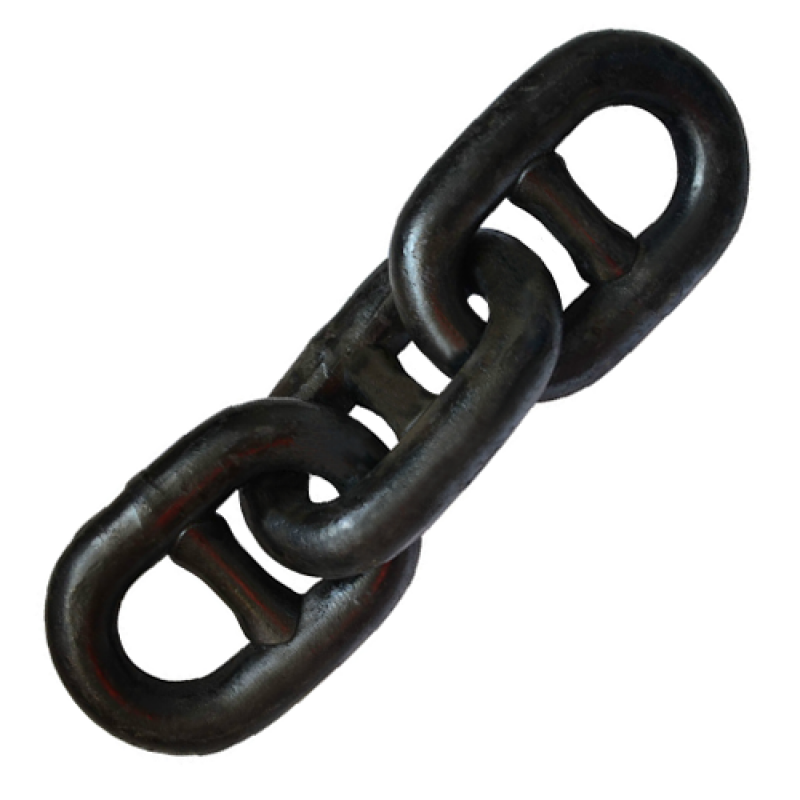

СМЫЧКА ПРОМЕЖУТОЧНАЯ ЯКОРНОЙ ЦЕПИ С КОНТРФОРСАМИ

СМЫЧКА ПРОМЕЖУТОЧНАЯ ЯКОРНОЙ ЦЕПИ С КОНТРФОРСАМИ

Назначение:
Предназначена для комплектации якорных канатов, бриделей, цепных строп, устройств отбойных сооружений, упряжек ковшовых экскаваторов.

Материал изготовления:
1 категория – углеродистая сталь;
2 категория – легированная сталь;
3 категория – легированная сталь с дополнительной термической обработкой.

Цепи по ОСТ В5.2299-79 из маломагнитной стали изготавливаются из высоколегированной стали с добавлением марганца и алюминия в соответствии с ТУ 14-1-779-73.

Форма выпуска:
Смычки длиной 25 или 27,5 метров.

Прочностные характеристики по ГОСТ 228-79:

Калибр цепи	Нагрузка для типа (категории) цепи, кН, не менее						Теоретическая масса 1 м промежуточной смычки, кг
	Категория 1 (U1)		Категория 2 (U2)		Категория 3 (U3)
	Пробная	Разрушающая	Пробная	Разрушающая	Пробная	Разрушающая
12,5	46	66	66	92	-	-	3,7
14	58	82	82	116	-	-	4,3
16	76	107	107	150	-	-	5,6
17,5	89	127	127	179	-	-	6,8
19	105	150	150	211	-	-	8
20,5	123	175	175	244	244	349	9,3
22	140	200	200	280	280	401	10,7
24	167	237	237	332	332	476	12,7
26	194	278	278	389	389	556	14,7
28	225	321	321	449	449	642	16,5
30	257	368	368	514	514	735	19,6
32	291	417	417	583	583	833	22,4
34	328	468	468	655	655	937	24,6
36	366	523	523	732	732	1050	28,4
38	406	581	581	812	812	1160	31,6
40	448	640	640	896	896	1280	34,5
42	492	703	703	981	981	1400	38,6
44	538	769	769	1080	1080	1540	42,2
46	585	837	837	1170	1170	1680	45,5
48	635	908	908	1270	1270	1810	49,8
50	686	981	981	1370	1370	1960	54
52	739	1060	1060	1480	1480	2110	59,1
54	794	1140	1140	1590	1590	2270	62,5
56	851	1220	1220	1710	1710	2430	67,5
58	909	1290	1290	1810	1810	2600	72,8
60	969	1380	1380	1940	1940	2770	77,1
62	1030	1470	1470	2060	2060	2940	82,6
64	1100	1560	1560	2190	2190	3130	88
66	1160	1660	1660	2310	2310	3300	93
68	1230	1750	1750	2450	2450	3500	97
70	1290	1840	1840	2580	2580	3690	103
73	1390	1990	1990	2790	2790	3990	113
76	-	-	2150	3010	3010	4300	123
78	-	-	2260	3160	3160	4500	130
81	-	-	2410	3380	3380	4820	145
84	-	-	2580	3610	3610	5160	154
87	-	-	2750	3850	3850	5500	163
90	-	-	2920	4090	4090	5840	175
92	-	-	3040	4260	4260	6080	182
95	-	-	3230	4510	4510	6440	193
97	-	-	3340	4680	4680	6690	201
100	-	-	3530	4940	4940	7060	215
102	-	-	3660	5120	5120	7320	224
105	-	-	3850	5390	5390	7700	238
107	-	-	3980	5570	5570	7960	246
111	-	-	4250	5940	5940	8480	262
114	-	-	4440	6230	6230	8890	271
117	-	-	4650	6510	6510	9300	280



ВНИМАНИЕ:
Обращаем Ваше внимание, что в зависимости от вида сертификации продукции прочностные и механические характеристики изделий различаются. При заказе продукции, требующей сертификации определенного сертификационного органа, используйте исключительно нормативно-техническую документацию, согласованную требуемым органом сертификации.



Стандарт	Сертифицирующий орган
ТУ 3148-023-00165735-2012	при приемке продукции и оформлении сертификата РМРС
ТУ 3148-032-00165735-2012	при приемке продукции и оформлении сертификата РРР
Правила DNV	при приемке продукции и оформлении сертификата DNV
ГОСТ 228-79	при приемке продукции и оформлении сертификата ВП МО РФ
